SOUNDIMPORTS DIY-WETTBEWERB 2024 | Das Siegerprojekt!

Unter den vielen Einsendungen, die wir als Reaktion auf unseren Aufruf "Teilen Sie Ihr bestes Projekt" erhalten haben, stach eines durch seine Handwerkskunst, sein Finish und seine Raffinesse beim Bau von Lautsprechern hervor. Dieses außergewöhnliche Projekt wurde von Petr Koroucek eingereicht, und wir freuen uns, ihn mit einem Geschenkgutschein für seine herausragende Arbeit und Handwerkskunst zu belohnen.

Das Ellips-P-Lautsprecherprojekt | Konzept und Design

Petr hat mit der Ellips-P einen herausragenden großen 3-Wege-Standlautsprecher geschaffen, der eine bemerkenswerte technische und ästhetische Finesse aufweist. Dieses Projekt ist nicht nur ein Beweis für Petrs Fähigkeiten, sondern auch ein Beispiel für akustische Exzellenz.

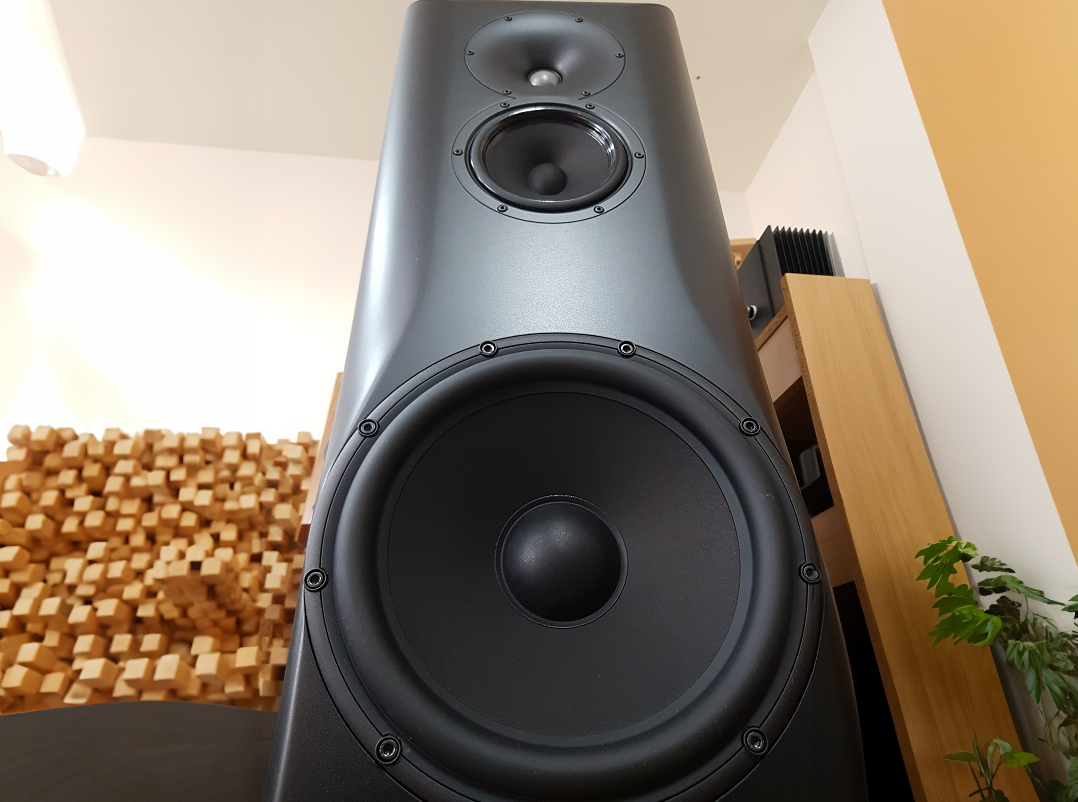

Der Ellipse-P-Lautsprecher ist ein Beweis für ein sorgfältiges Design. Er verfügt über einen 12-Zoll-Tieftöner, einen 6-Zoll-Mitteltöner und einen 1,5-Zoll-Hochtöner, die alle in einem wunderschön gefertigten Gehäuse untergebracht sind. Die passive Frequenzweiche mit Frequenzen von 250 Hz und 1800 Hz sorgt für eine harmonische Mischung des gesamten Klangspektrums.

Die technischen Komponenten des Ellips-P sind auf geniale Weise integriert. Die Auswahl von Premium-Treibern von Scan Speak und Bliesma zusammen mit einer sorgfältigen Auswahl von Frequenzweichenkomponenten von Jantzen unterstreicht Petrs Engagement für Qualität. Der Tieftöner ist in einer geschlossenen Box untergebracht, um eine präzise Tieftonwiedergabe zu gewährleisten, während das gesamte System eine beeindruckende Empfindlichkeit von 86dB/2,83V/1m aufweist.

Die Ellipse-P bietet ein beeindruckendes Klangerlebnis. Detaillierte Planung und Design haben zu einem Lautsprecher geführt, der nicht nur atemberaubend aussieht, sondern auch einen kristallklaren Klang mit Tiefe und Fülle erzeugt. Das Projekt umfasst mehrere innovative Elemente wie einen hochmodernen Waveguide-Hochtöner und eine vordere Schallwand mit viertel-elliptischen Abrundungen, die Beugungen effektiv eliminieren.

Highlights der Konstruktion

Gehäuse: Speziell entwickeltes Gehäuse mit spezifischen Abmessungen, mit einem Volumen von 75 Litern für den Tieftöner.
Treiber: Sorgfältig nach ihrer Leistung ausgewählt, darunter der Scan Speak 32W/4878T00, 18WE/4542 Ellipticor und der Bliesma T34B Hochtöner + 6" Waveguide.
Crossover-Design: fachmännisch zusammengesetzt mit Jantzen-Komponenten für einen nahtlosen Audioübergang.

Sorgfältiger Messprozess

Bei der Entwicklung des Ellips-P Lautsprechers hat Petr Koroucek ein außergewöhnliches Maß an Hingabe und Präzision im Messprozess gezeigt. Diese kritische Phase umfasste detaillierte akustische Messungen, um sicherzustellen, dass jedes Teil des Lautsprechers harmonisch zusammenarbeitet, um den bestmöglichen Klang zu erzeugen. Petr maß akribisch den Frequenzgang, die Impedanz und die Verzerrung jedes einzelnen Lautsprechers mit Hilfe hochentwickelter Geräte und Techniken. Dieser rigorose Ansatz ermöglichte es ihm, das Design der Frequenzweiche und die Ausrichtung der Treiber fein abzustimmen und ein ideales Gleichgewicht zwischen technischer Genauigkeit und klanglicher Leistung zu erreichen. Die beträchtliche Zeit und Mühe, die in diese Messungen investiert wurde, spiegelt sich in der außergewöhnlichen Klarheit, Tiefe und Fülle des von der Ellips-P erzeugten Klangs wider und macht sie zu einem wahren Meisterwerk der Audiotechnik.

Besuchen Sie Petr's Blog, um die Charts im Detail zu sehen

Ihre Meinung

Was halten Sie von diesem DIY-Lautsprecherprojekt? Die Ellipse-P ist eine harmonische Kombination aus technischem Können und künstlerischem Design. Teilen Sie uns Ihre Fragen und Meinungen unten in den Kommentaren mit!

Fotos des Bauprozesses

Verwendete Komponenten

Treiber

Scan Speak 32W/4878T00 Tieftöner

Scan Speak 18WE/4542 Ellipticor Mitteltöner

Bliesma T34B Hochtöner + 6" Waveguide

Frequenzweichen-Komponenten

Jantzen Cross Caps oder Standard Z-Caps

Spezielle Spulen und Widerstände für optimale Frequenzweichenfunktionalität

Gehäuse und Sonstiges

Maßgeschneiderte Holzplatten für das Gehäuse

Dämpfende Materialien für die interne Akustik

Verschiedene Schrauben und Hardware für die Montage

• Wolfgang Jungheim

  Geschrieben am mittwoch 19 februar 2025 06:51

  Was den Klang dieser schönen Box betrifft, muss ich passen und mich Eurem Urteil gerne anschließen. Über die fachmännische Ausführung dieser Box kann man sich nicht streiten, denn sie ist perfekt gelungen. Zum Design aber bekommt meine Meinung Gelegenheit sich zu äußern. Dieses Design ist Geschmacksache und ... ich hätte die Box anders gebaut, ohne die Schräge, die bestimmt ihren Sinn ergibt, aber man kann sie auch anders bauen.
  Unterm Strich muss ich nach Augenschein bemerken, sehr gut gelungen. Hoffe der Klang ist der Ausführung ebenbürtig, denn die Chassis, sind ja nicht von der Stange, sondern schon aus dem oberen Regal gezupft, dass zusammen mit der Frequenzweiche MUSS einfach gut klingen, großes Lob und weiter so!

• Thorsten Quolke

  Geschrieben am donnerstag 22 februar 2024 14:40

  Hallo nochmal!

  Wird es von diesem tollen LS einen Bausatz geben? Und worauf belaufen sich die Kosten für dieses Projekt?

  Grüße aus Thüringen...

• Bernd Mehs

  Geschrieben am mittwoch 21 februar 2024 17:14

  Meine allergrößte Hochachtung! Ich habe meine JBL 250 ti von 1987 über Jahrzehnte optimiert und vollziehe nach, wieviel Nachdenken, Planung, Messungen, HÖREN, Irrtum, Nachdenken, Ändern, Messen, Hören in einer wiederkehrenden Spirale nötig war, um solch ein Ergebnis mit einer 3-Wege Box zu erzielen. Allein den Bandpass-Filter zu optimieren.
  Und am Ende steht so eine Schönheit da. Einfach großartig!
