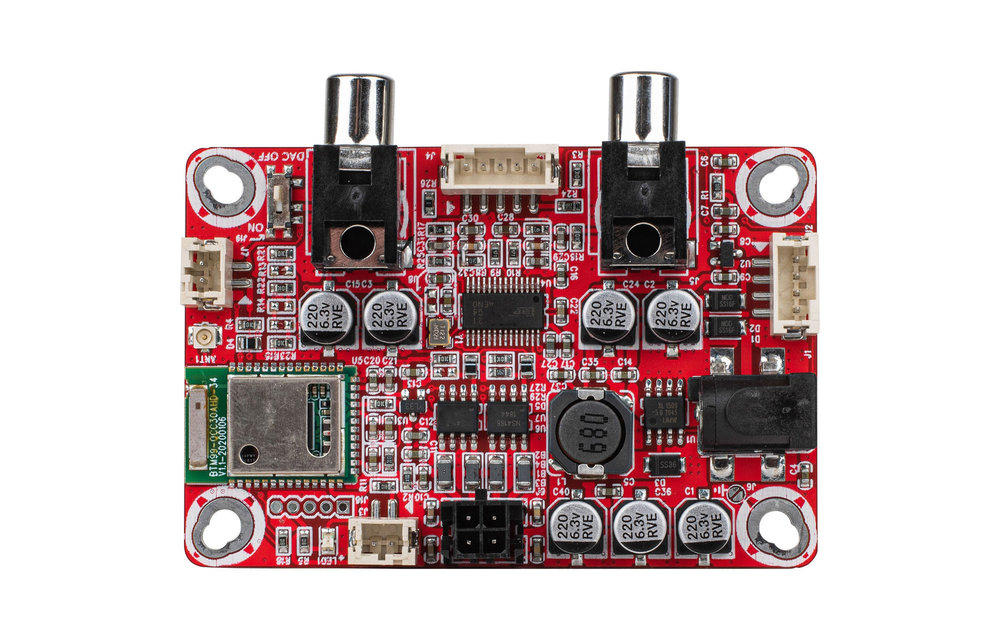

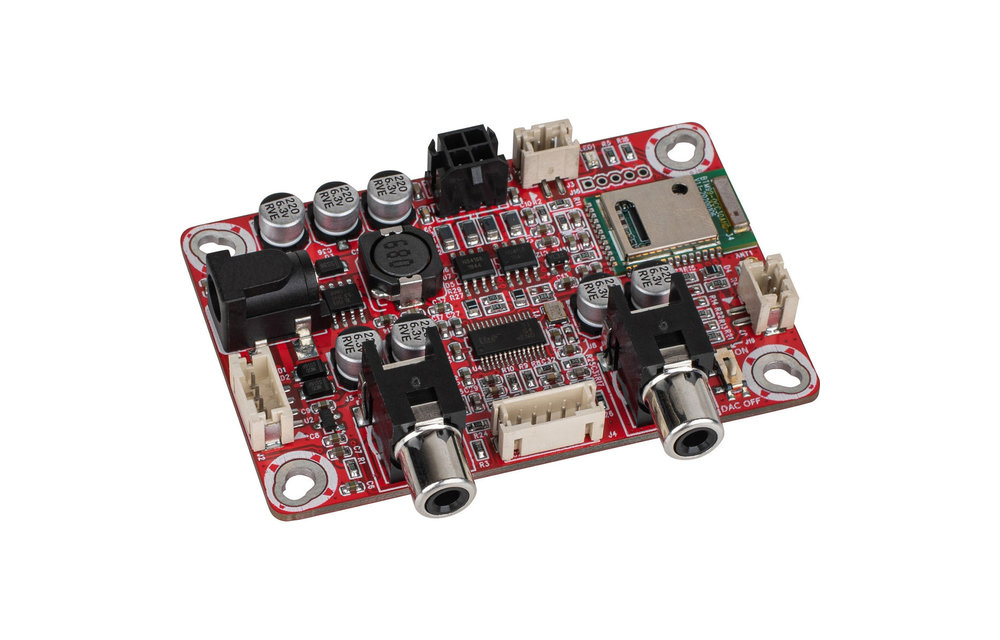

Das KAB-23 von Dayton Audio ist ein Bluetooth 5.0 aptX HD Empfängerboard mit der Option, das eingebaute 2 x 3W Verstärkerboard für kleine Projekte zu nutzen. Der weite Spannungseingangsbereich von 5 bis 21 VDC macht es perfekt für DIY-Audio-Projekte.

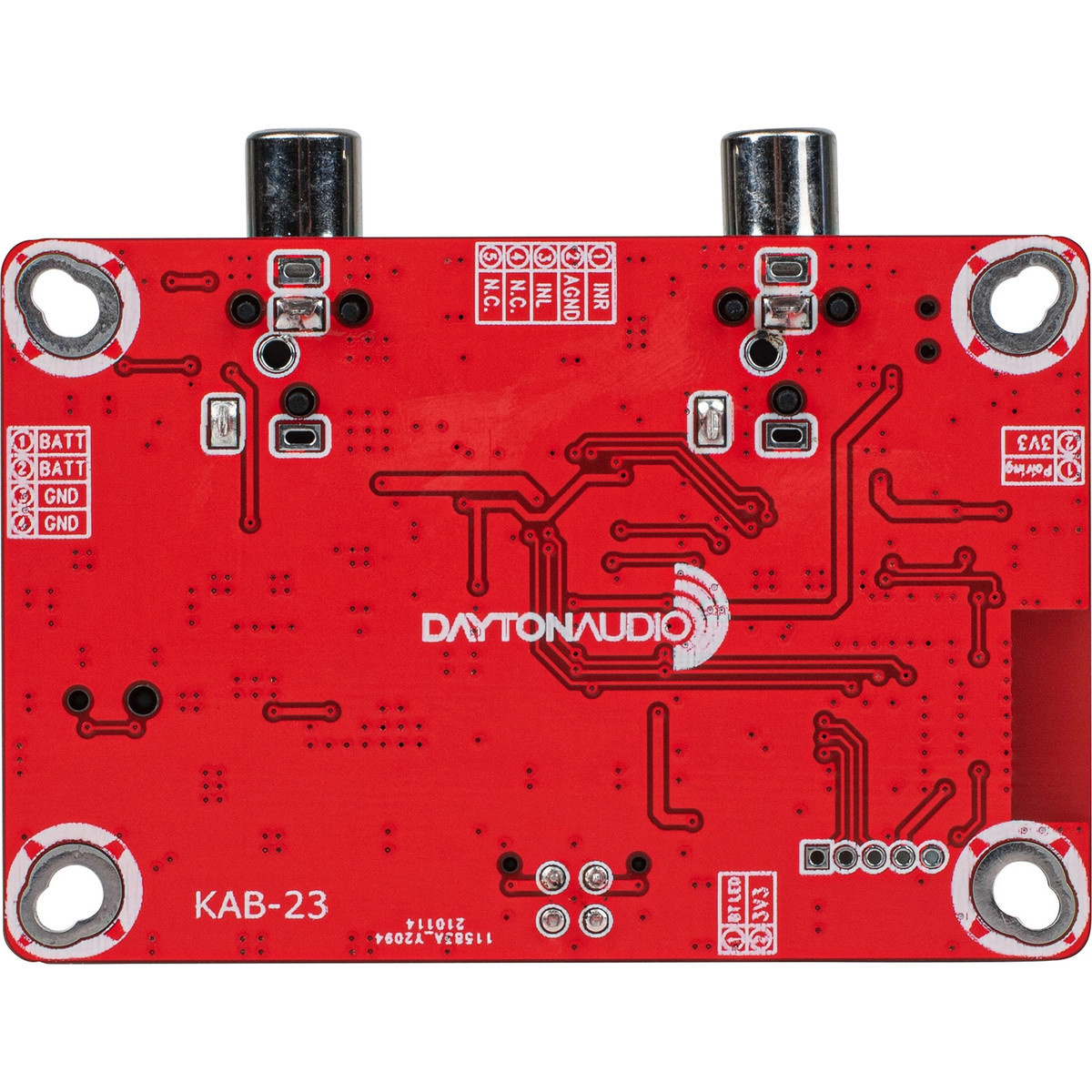

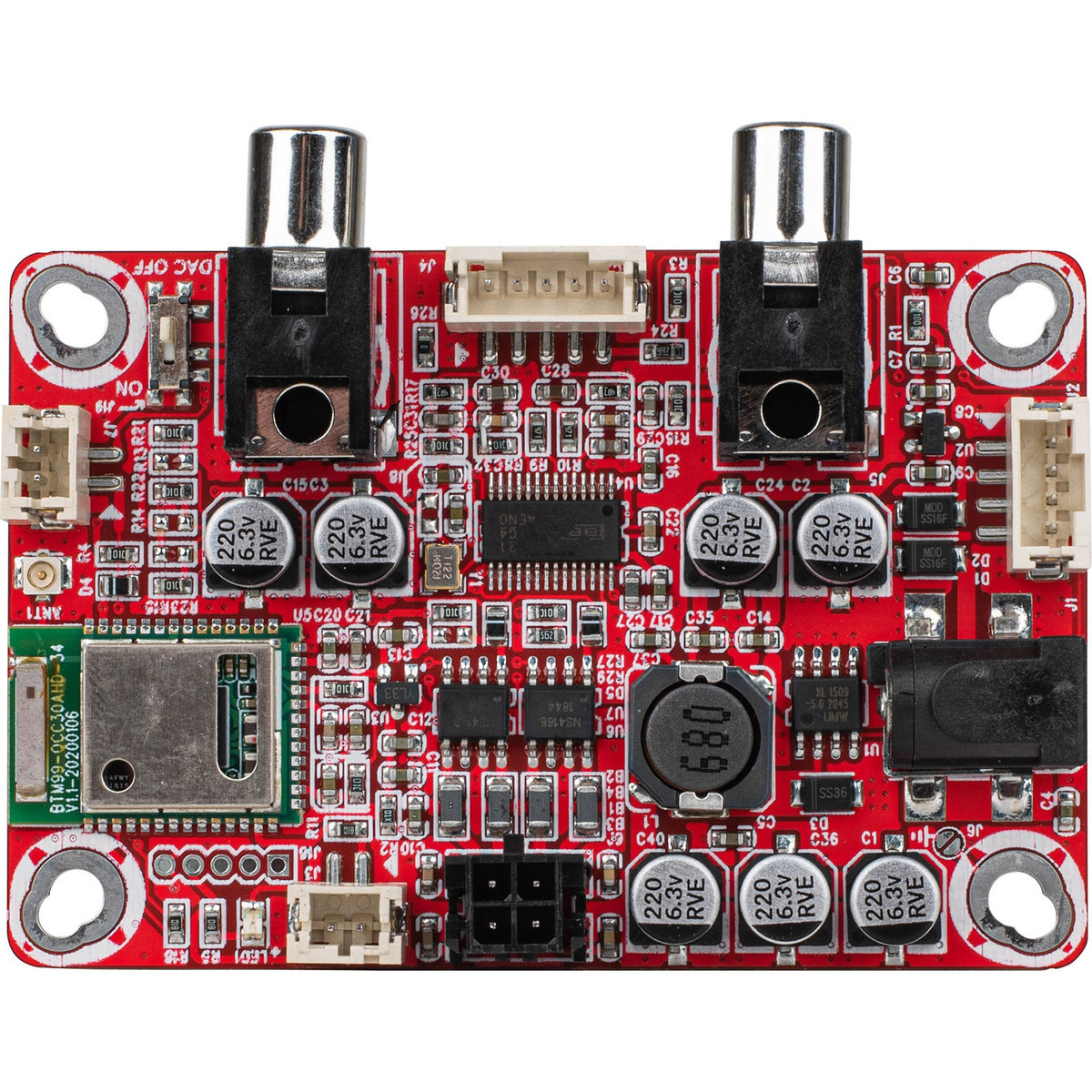

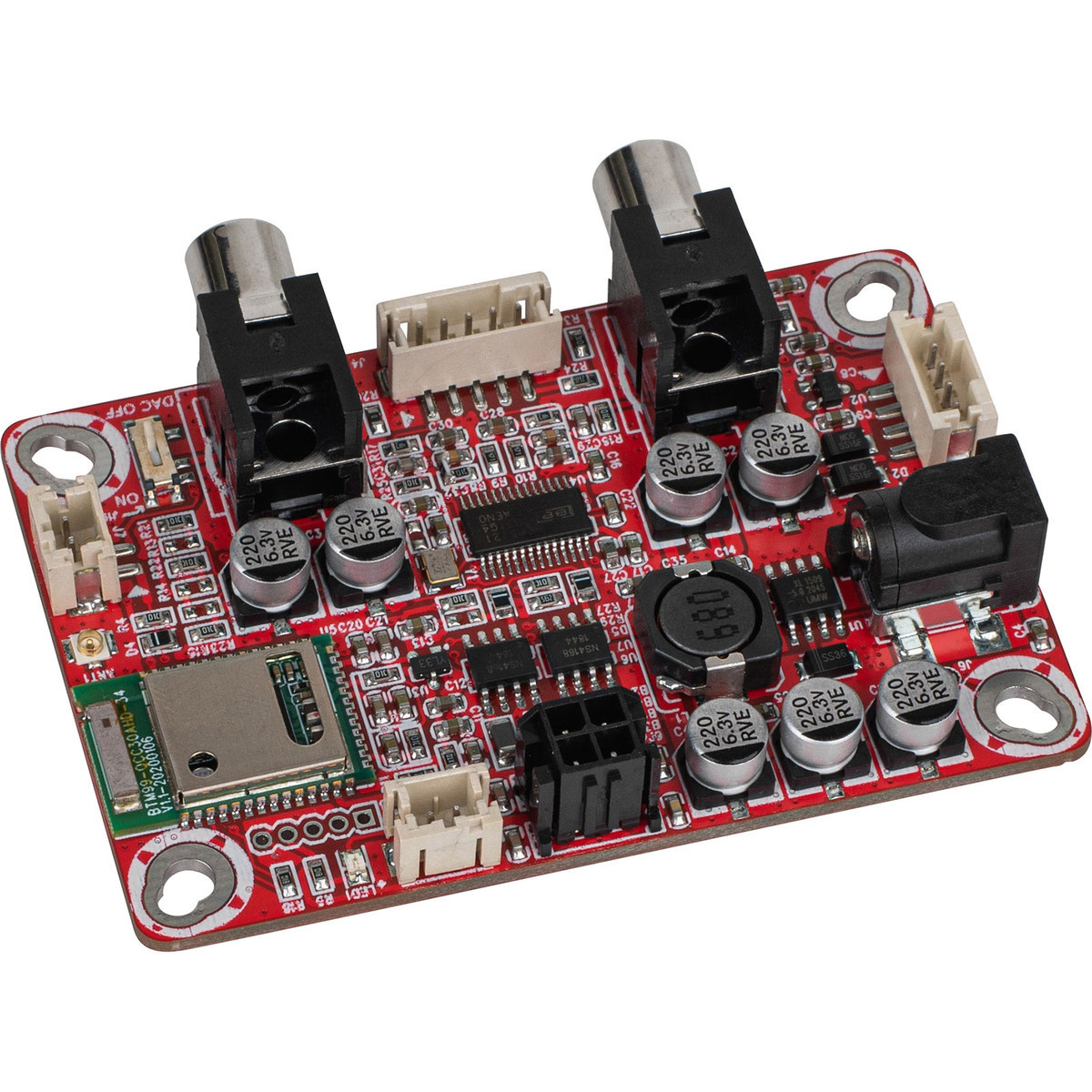

Dayton Audio KAB-23 aptX HD Bluetooth 5.0 Empfänger Audio-Verstärker Platine 2 x 3W 5 bis 32 VDC
Im Lieferumfang des KAB-23 sind fünf Kabelbäume enthalten: Einer für die externe Bluetooth-LED, einer für den 3,5-mm-Line-Out, einer für den Bluetooth-Reset-Schalter, einer für den Anschluss an die Stereolautsprecher, wenn Sie den eingebauten Verstärker verwenden, und ein 4-poliger für den Anschluss einer der Dayton Audio LBB-Batterieplatinen. Diese Kabel sind alles, was für die meisten Projekte benötigt wird, und die JST-Stecker beschleunigen die Installation und sorgen für sichere Verbindungen. Es besteht keine Notwendigkeit, zu löten oder nach losen und instabilen Kontakten zu suchen. Sobald die Stecker fest sitzen, sollten Sie besonders vorsichtig sein, wenn Sie sie abziehen müssen.
Erweitern Sie jede Verstärkerplatine oder jeden Audioempfänger mit hoher Leistung um Bluetooth 5.0 mit der Empfänger-/Verstärkerplatine KAB-23 von Dayton Audio. Die Streaming-Audioqualität des eingebauten Qualcomm Bluetooth 5.0 Moduls kann mit der von CDs mithalten, da der Bluetooth-Chip aptX, aptX HD, aptX LL, SBC & AAC unterstützt. Die hohe Empfangsempfindlichkeit mit einer HF-Leistung von bis zu 9 dBm und -90 dBm und die integrierte Antenne sorgen für eine stabile drahtlose Verbindung bis zu 15 m. Der integrierte Anschluss für eine externe Antenne ermöglicht die Montage der KAB-23-Karte in einem Metallgehäuse mit einer externen Gummiantenne (separat erhältlich). Der PCM5121 DAC-Chip wandelt das digitale Signal in die analogen RCA- und 3,5-mm-Audioausgänge um.
Obwohl diese Platine für das Hinzufügen von Bluetooth 5.0 zu einem Audioprojekt konzipiert ist, enthält sie auch zwei NS4168 Audioverstärkerchips. Mit einer maximalen Ausgangsleistung von 2 x 3W ist das Dayton Audio KAB-23 perfekt für kleine drahtlose Audioprojekte geeignet. Für kleine tragbare drahtlose Projekte können Sie die Batterieplatine LBB-3v2 mit dem beiliegenden 4-Pin-Kabelbaum hinzufügen und so tagelange Spielzeit erhalten. Für eine noch längere Spielzeit schalten Sie den DAC-Schalter aus, wenn Sie die Lautsprecherausgänge allein verwenden.
Spezifikationen: Ausgangsleistung (mit 12 VDC-Netzteil): 2 x 3 W an 4 Ohm • Verstärker-SNR: 88,9 dB • DAC-SNR: 98,6 • Maximaler Line-Ausgang: 0,9Vrms • Frequenzgang: 20 bis 20.000 Hz (±0,8 dB) • Impedanz: 4-8 Ohm • Betriebsspannung: 5 bis 21 VDC • Stromaufnahme: Bis zu 700 mA bei Verwendung des Verstärkers, 50 mA ohne Lautsprecherausgang • Leerlaufstromaufnahme bei angeschlossenem Bluetooth: 10 mA • Verzerrungen am Audioausgang: Weniger als 0,5% • Abmessungen: 3" L x 2" W x 0,75" H
