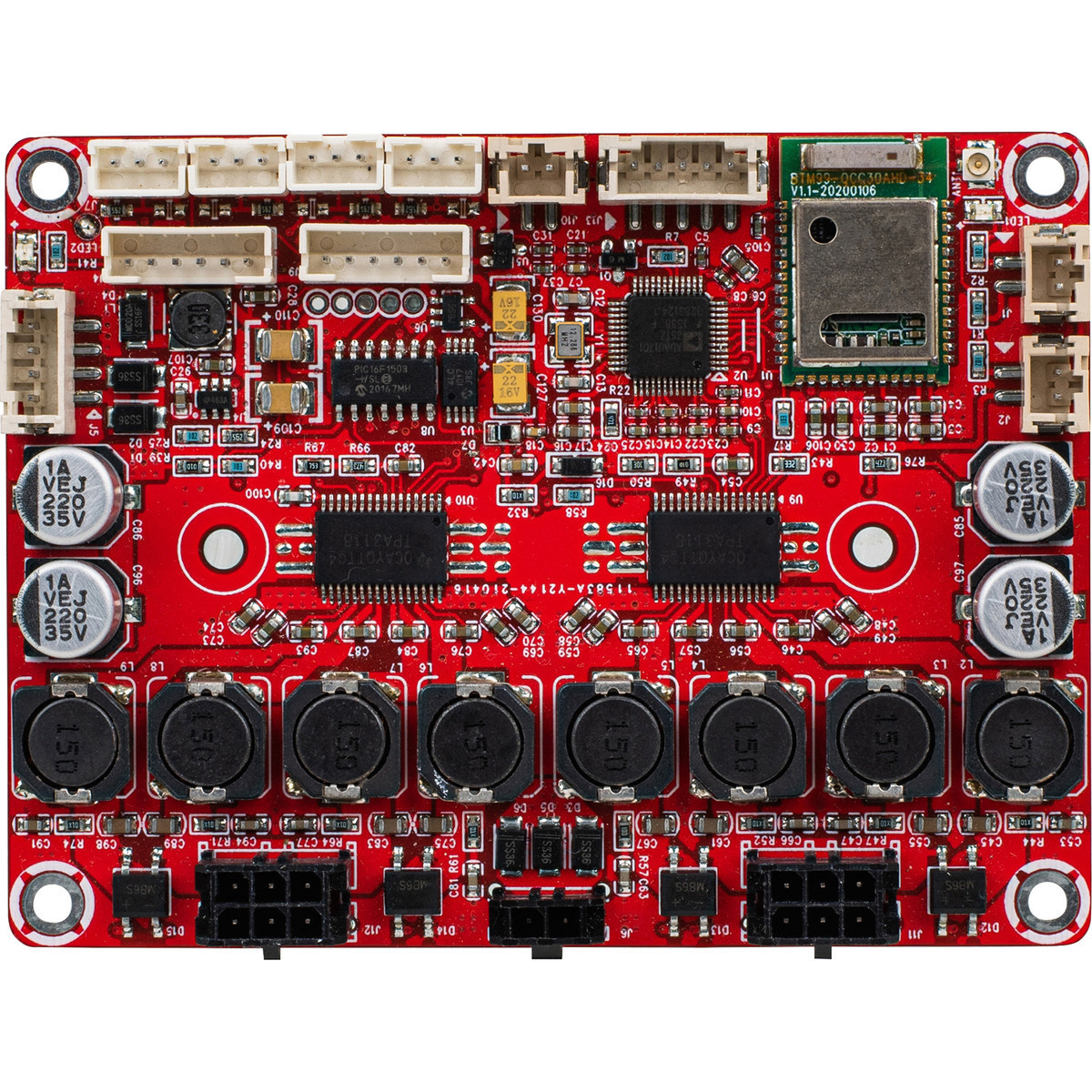

Dayton Audio KABD-430 4 x 30 W All-in-One-Verstärkerplatine

Höhepunkte

• Das All-in-One-Board-Design reduziert den Platzbedarf für Audio-DIY-Projekte
• Kabelbäume machen die Installation schnell und einfach, ohne dass Löten erforderlich ist – inklusive Stromversorgung, Bluetooth-Reset-Taste und zwei Sätzen Lautsprecherkabeln
• Separate Anschlüsse für die Stromversorgung per Batterie oder direktem DC-Eingang von 12 bis 24 V Stromquelle
• Programm mit SigmaStudio-Software und Dayton Audio ICP1- oder KPX-Boards (separat erhältlich)
• Effiziente 4 x 30 W Leistung der beiden TPA3118-Verstärkerchips liefern ein sauberes, kraftvolles Signal für die Erstellung von bis zu 4-Kanal-Audioprojekten

Produktdetails

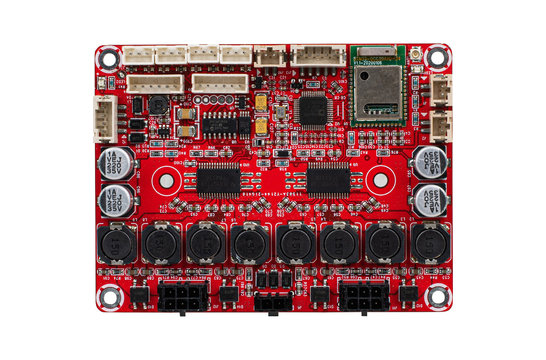

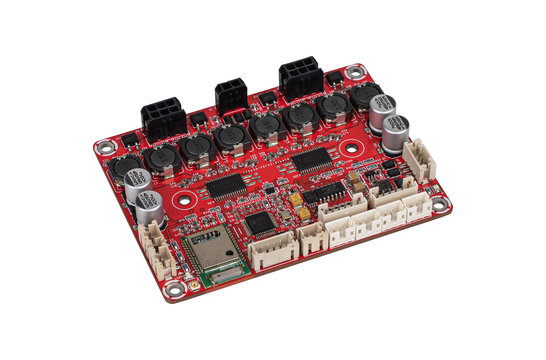

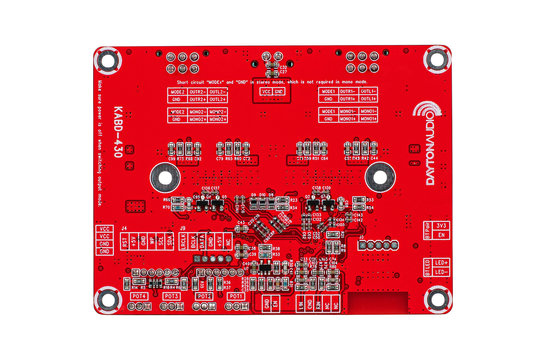

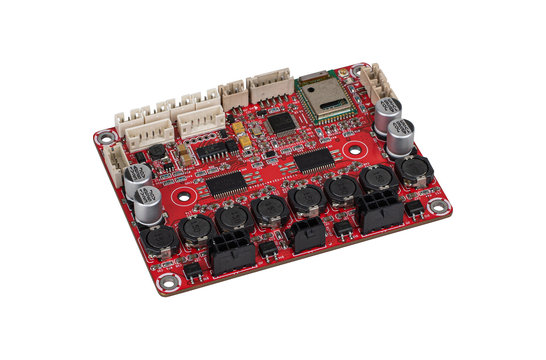

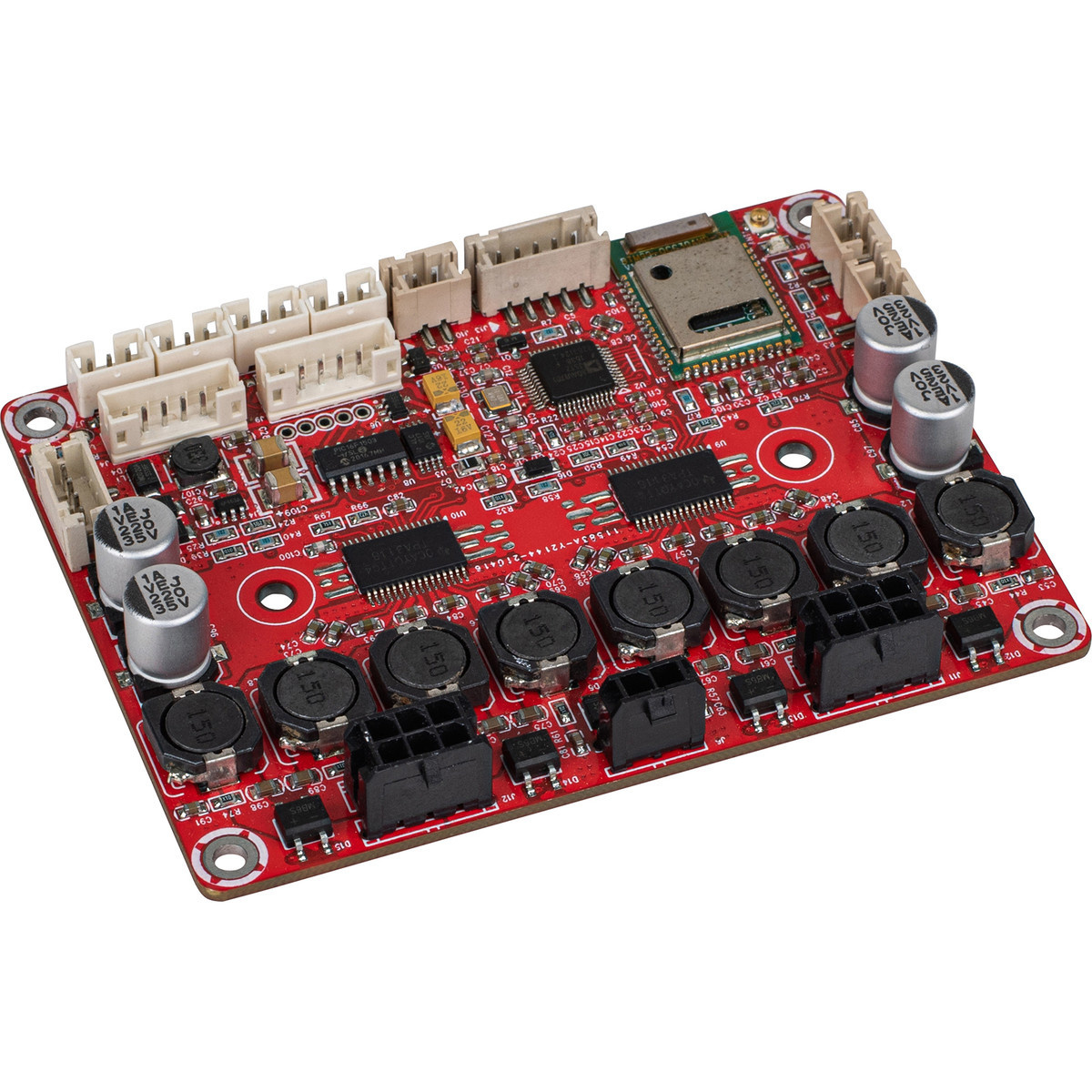

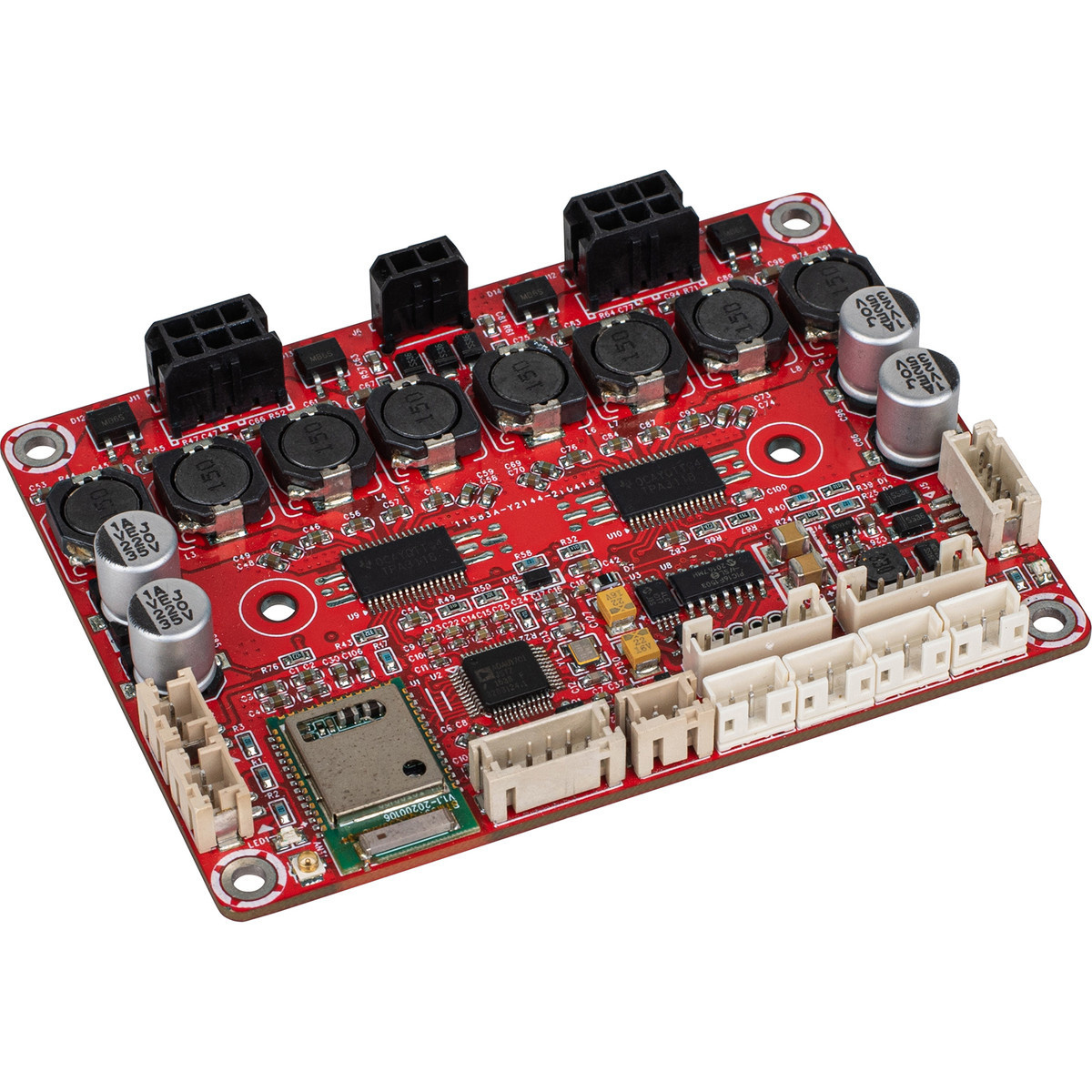

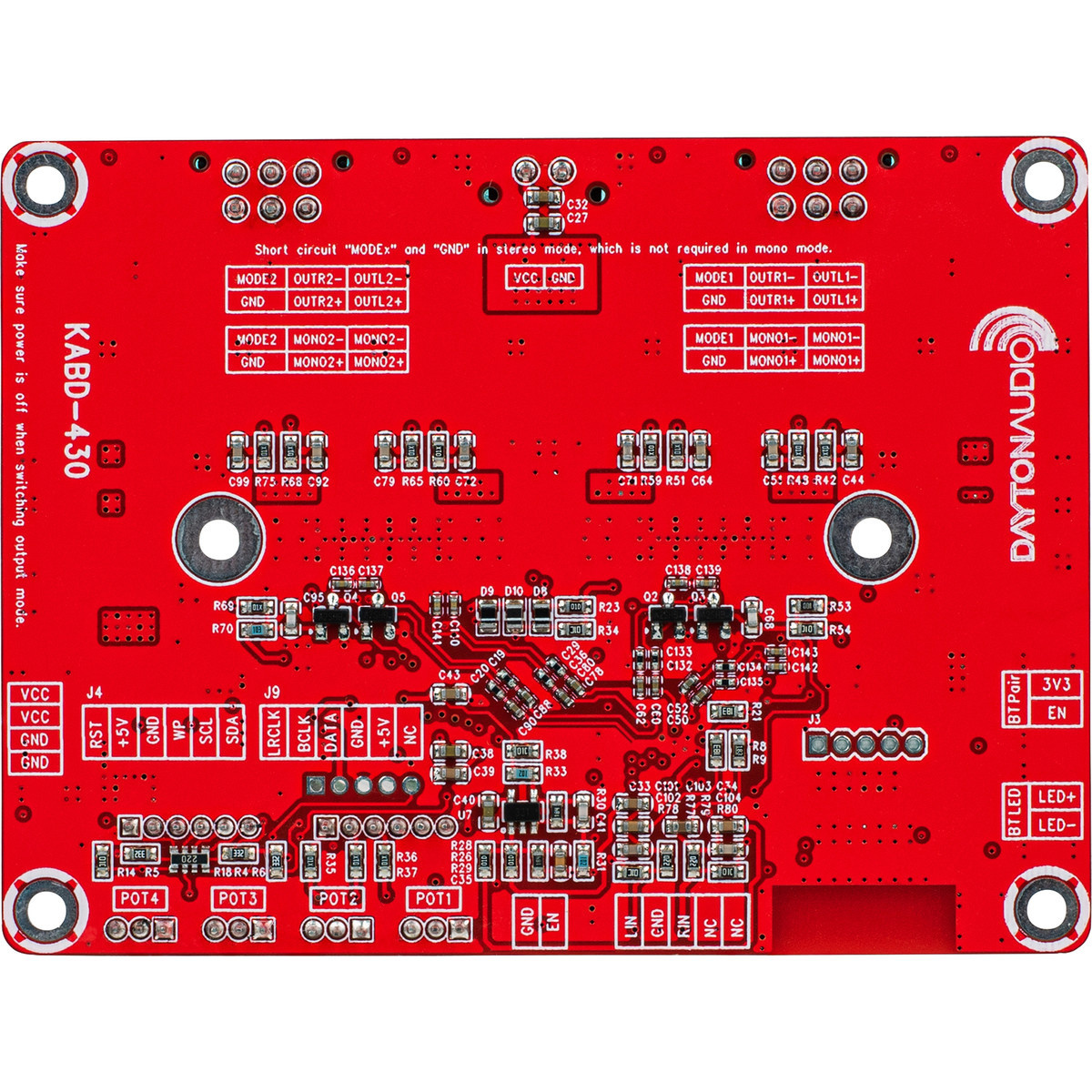

Dayton Audio KABD-430 4 x 30 W All-in-One-Verstärkerplatine mit DSP und Bluetooth 5.0 aptX HD

Nutzen Sie die Bequemlichkeit von Bluetooth 5.0 und leistungsstarkem DSP, um wirklich anpassbare Audioprojekte mit der Zugänglichkeit von drahtlosem Streaming zu erstellen. Das Dayton Audio KABD-430 kombiniert ein Verstärkerboard mit 4 x 30 W, Bluetooth 5.0 und einen digitalen Signalprozessor ADAU1701 in einem Verstärkerboard. Das Vier-Kanal-Board bietet die Möglichkeit, Ihr Projekt auf eine Weise zu erweitern, die zuvor nicht möglich war. Das Design des KAB-430 ermöglicht es Ihnen, den Sound Ihres nächsten DIY-Audioprojekts mit der SigmaStudio-Software und dem Dayton Audio KPX- oder ICP1-Bluetooth-Programmierer anzupassen.

All-in-One KABD-430 Amp Board mit DSP & Bluetooth
Der KABD-430 ersetzt den Dayton Audio DSPB-230 mit einer großen Auswahl an neuen Features und Funktionen. Der KABD-430 bietet hochwertiges Bluetooth-Steaming, externe Potentiometer, einfach programmierbaren DSP und ist für eine längere Akkulaufzeit optimiert.

Was gibt's Neues?

• Bluetooth 5.0 mit aptX HD für Streaming in hoher Qualität und großer Reichweite
• Optimiert für geringen Stromverbrauch für batteriebetriebene Projekte
• Externe Potentiometeranschlüsse ermöglichen eine einfache Integration von Lautstärke, Klangregelung, Filtern und mehr für jedes Projekt

Andere enthaltene Funktionen

• Zuverlässige und energieeffiziente Class-D-Verstärkung
• Einfach zu verwendende lötfreie Plug-and-Play-Konfiguration
• Integrierter ADAU1701 DSP-Chip für ultimative Signalsteuerung und -anpassung über die kostenlose SigmaStudio-Software
• DSP-gesteuerter Line-Pegel-Ausgang zum Anschluss von aktiven Subwoofern oder externen Verstärkern
• Der Bluetooth 5.0- oder Line-Level-AUX-Eingang unterstützt drahtlose und kabelgebundene Audioverbindungen.

Hochwertige Audioleistung
Das Dayton Audio KABD-430 DSP-Verstärkerboard liefert hochwertigen Klang, ohne viel Strom zu verbrauchen. Verantwortlich dafür ist der hocheffiziente Class-D-Verstärkerchip TPA3118. Der TPA3118 arbeitet mit einem Wirkungsgrad von 88 %, wodurch die Notwendigkeit eines großen Kühlkörpers entfällt und seine Gesamtgröße reduziert wird. Seine hohe Effizienz wird zu einem großen Vorteil, wenn er mit Batterien betrieben wird, da er die Spielzeit einer einzigen Ladung verlängert. Die extrem geringe Verzerrung und die poppfreie Leistung machen diese HiFi-Verstärkerplatine zu einem unverzichtbaren Bestandteil jedes hochwertigen Audio-Builds.

Integrierter DSP-Chip
Im Gegensatz zu anderen Verstärkerplatinen enthält das Dayton Audio KABD-430 einen eingebauten ADAU1701 DSP-Chip. Erstellen Sie dank des ADAU1701 DSP-Chips nahezu unbegrenzte Möglichkeiten für EQ, Frequenzweiche, Bassverbesserung, Zeitanpassung und mehr. Erstellen Sie mühelos fortschrittliche Frequenzweichen ohne Kondensatoren, Induktivitäten oder Vorverstärkerplatinen und erhalten Sie fast sofort Feedback zum Klang Ihres Projekts. Die SigmaStudio-Software und Dayton Audio DSPB-ICP1- oder KPX-Programmierkarten (separat erhältlich) lassen sich kombinieren, damit Sie Audioparameter einstellen können, um Sound in HiFi-Qualität zu erzeugen. Laden Sie SigmaStudio auf Ihren Desktop- oder Laptop-Computer herunter und schließen Sie das kleine ICP1- oder KPX-Board mit einem USB-Kabel (separat erhältlich) an den USB-Port an. Zur schnellen Einstellung des Klangs gibt es vier Potentiometer (separat erhältlich), die in vier Buchsen auf der KABD-430-Verstärkerplatine gesteckt werden.

Höchste Bluetooth-Qualität
Das Dayton Audio KABD-430 enthält ein integriertes Qualcomm Bluetooth 5.0-Modul mit aptX HD. Der Vorteil von Bluetooth 5.0 ist sein geringer Stromverbrauch, der die Spielzeit von batteriebetriebenen Builds verlängert. Die Streaming-Audioqualität konkurriert mit der von CDs, da der Bluetooth-Chip aptX, aptX HD, aptX LL, SBC und AAC unterstützt. Hohe Empfangsempfindlichkeit mit einer HF-Leistung von bis zu 9 dBm und -90 dBm und eine integrierte Antenne gewährleisten eine stabile drahtlose Verbindung bis zu 15 m (50 Fuß). Die integrierte externe Antennenbuchse ermöglicht die Montage des KAB-Boards in einem Metallgehäuse mit einer externen Antenne (separat erhältlich). Dieses voll funktionsfähige Modul wurde für Bluetooth-Demonstrationszwecke entwickelt und gebaut und bietet einen schlüsselfertigen Ansatz für die Bluetooth-Zertifizierung von Konsumgütern. Wenn die Anwendung dieses Boards für Hobby- oder Industriezwecke ist, dann ist nichts erforderlich, um den vollen Komfort des Koppelns und Streamens von hochwertigem Bluetooth-Audio zu genießen. Das KABD-430 ist außerdem CE- und FCC-fähig für Zertifizierungszwecke.

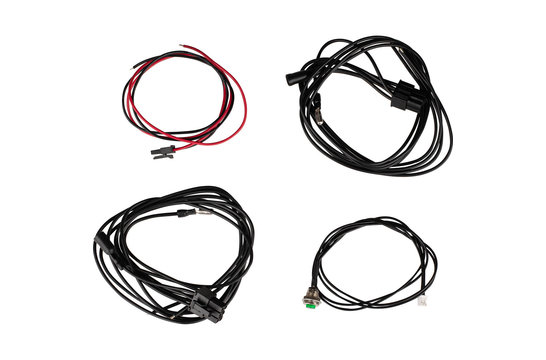

Im Lieferumfang des KABD-430 sind drei Kabelbäume enthalten: einer für Gleichstrom, eine Bluetooth-Reset-Taste und der andere für den Anschluss an Stereolautsprecher. Für viele Benutzer reichen diese Kabel aus, um ein Projekt abzuschließen. Da sie über zusätzliche integrierte Anschlüsse verfügen, sind Kabelbäume (separat erhältlich) erhältlich, um die Installation zu beschleunigen und zuverlässige Verbindungen ohne Löten herzustellen. Dayton Audio bietet auch eine Vielzahl von Zubehör mit robusten Funktionen, um die Installation noch einfacher zu machen.

Das Hinzufügen optionaler Potentiometersteuerungen war noch nie so einfach
Vollständig anpassbar mit SigmaStudio, externe Potentiometer können für die spontane Anpassung von Lautstärkeregelung, Klangregelung, Hoch- und Tiefpassfiltern und vielem mehr programmiert werden
Legen Sie Grenzen für die maximale Lautstärke fest, um versehentliche Überlastungen Ihrer Lautsprecher zu vermeiden
Sie können sich nicht für einen festen Höhenpegel für Ihren tragbaren Lautsprecher entscheiden? Setzen Sie einen Höhenregler darauf und stellen Sie ihn auf der Stelle ein. Sie lieben den Bass tagsüber, möchten ihn aber nachts leiser stellen? Fügen Sie einen Bassknopf hinzu! Stellen Sie Hoch-/Tiefpassfilter mit variabler Frequenz ein, um Ihren Sound zu optimieren. Potentiometer-Header können auch für Kippschalter oder Drucktasten zum Umschalten von Voreinstellungen oder benutzerdefinierten Klangmodi konfiguriert werden.

Was benötige ich, um meinen KABD-Verstärker mit SigmaStudio zu verbinden?

• Ein Windows-PC/Laptop mit verfügbarem USB-Anschluss
• Der kostenlose SigmaStudio-Download
• Ein KABD-Verstärker und ein empfohlenes Netzteil
• Ein kompatibler USBi-Programmierer und ein USB-Kabel
• Dayton Audio DSPB-ICP1 (Micro-USB)
• Dayton Audio KPX (USB Typ C)



Bass-Optimierung

Tiefpass- und Infraschall-(Hochpass-)Filter bieten vollständige Kontrolle über den Bereich, den Ihre Tieftöner spielen, und ein präziser PEQ kann die Basswiedergabe des Tieftöners nach Ihrem Geschmack optimieren. EQ könnte sogar verwendet werden, um eine Raumentzerrung anzuwenden, um die Genauigkeit der Bassleistung Ihres Lautsprechers innerhalb eines bestimmten Raums zu verbessern.

Dynamische Bassverstärkung

Dynamic Bass Enhancement erhöht den Bassanteil bei niedrigeren Lautstärken und verringert den Bassanteil bei höheren Lautstärken. Dies ist eine gängige Praxis bei kommerziellen Bluetooth-Lautsprechern und ermöglicht einen vollen, basslastigen Klang von kleinen Treibern oder Excitern bei niedrigeren Lautstärken, schützt sie jedoch vor Übersteuerung bei höheren Lautstärken.

Super Bass

Der SuperBass-Algorithmus verwendet Prinzipien der Psychoakustik, um die Wahrnehmung von Bässen zu verbessern, indem Obertöne über der gewählten Übergangsfrequenz erzeugt werden. Dies kann besonders nützlich sein, wenn kleine Treiber oder Exciter verwendet werden.

Bass-Boost

Der Dynamic Bass Boost-Algorithmus von Analog Device sorgt bei niedrigeren Eingangspegeln für mehr Bass-Boost als bei höheren Lautstärken. Diese Art der Anhebung ist bei tragbaren Lautsprechern unglaublich verbreitet und erzeugt den Effekt, dass der Lautsprecher bei niedriger Lautstärke voll und bassig klingt, verhindert jedoch eine Übersteuerung des Lautsprechers bei höheren Lautstärken. Wenn Ihnen dieser Block zu verwirrend oder zu ausführlich ist, finden Sie auf der nächsten Seite eine einfachere Version.



Präzise Klangregelung

Dies kann Dinge wie selektive Bassanhebungen, Höhenanhebungen oder sogar nur präzise Filter umfassen, um andere Fehler im Frequenzgang zu korrigieren.

Parametrischer EQ

Es gibt viele Arten von Filterblöcken, aber der parametrische EQ-Block ermöglicht eine grafische, einfach zu bedienende und präzise Anpassung zahlreicher Bänder von Peaking-Filtern, Hoch-/Tiefpassfiltern, Tonregalen und mehr.

Potentiometergesteuerte Filter

Steuern Sie Ihre Filter mit den externen Potentiometern, die den Filter basierend auf der Position des Potentiometers anpassen. Dieser Filter funktioniert, indem er eine bestimmte Anzahl von Filtern basierend auf Benutzerparametern vorberechnet und diese dann im DSP-Speicher speichert

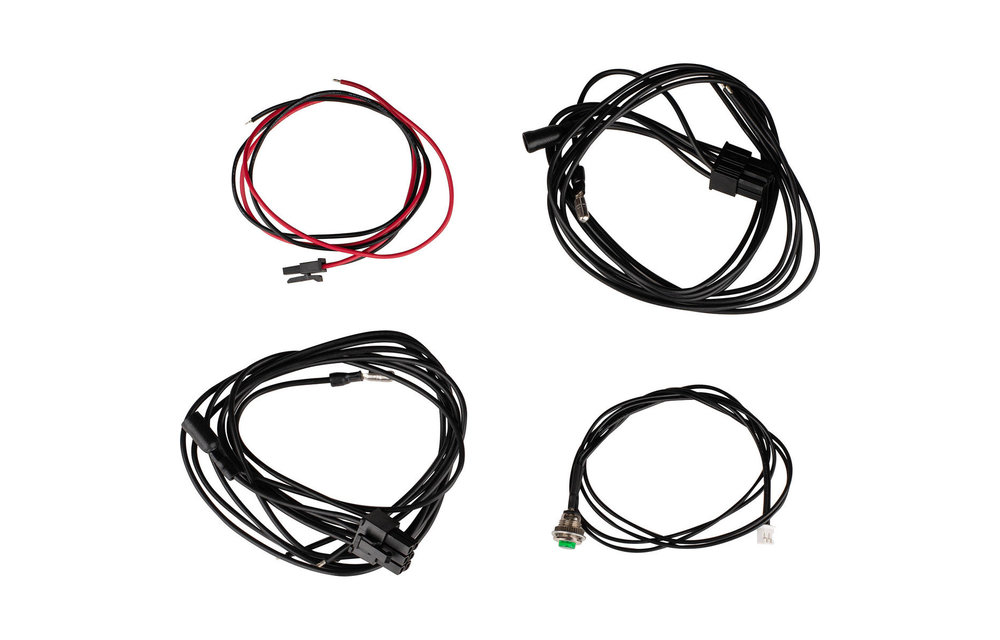

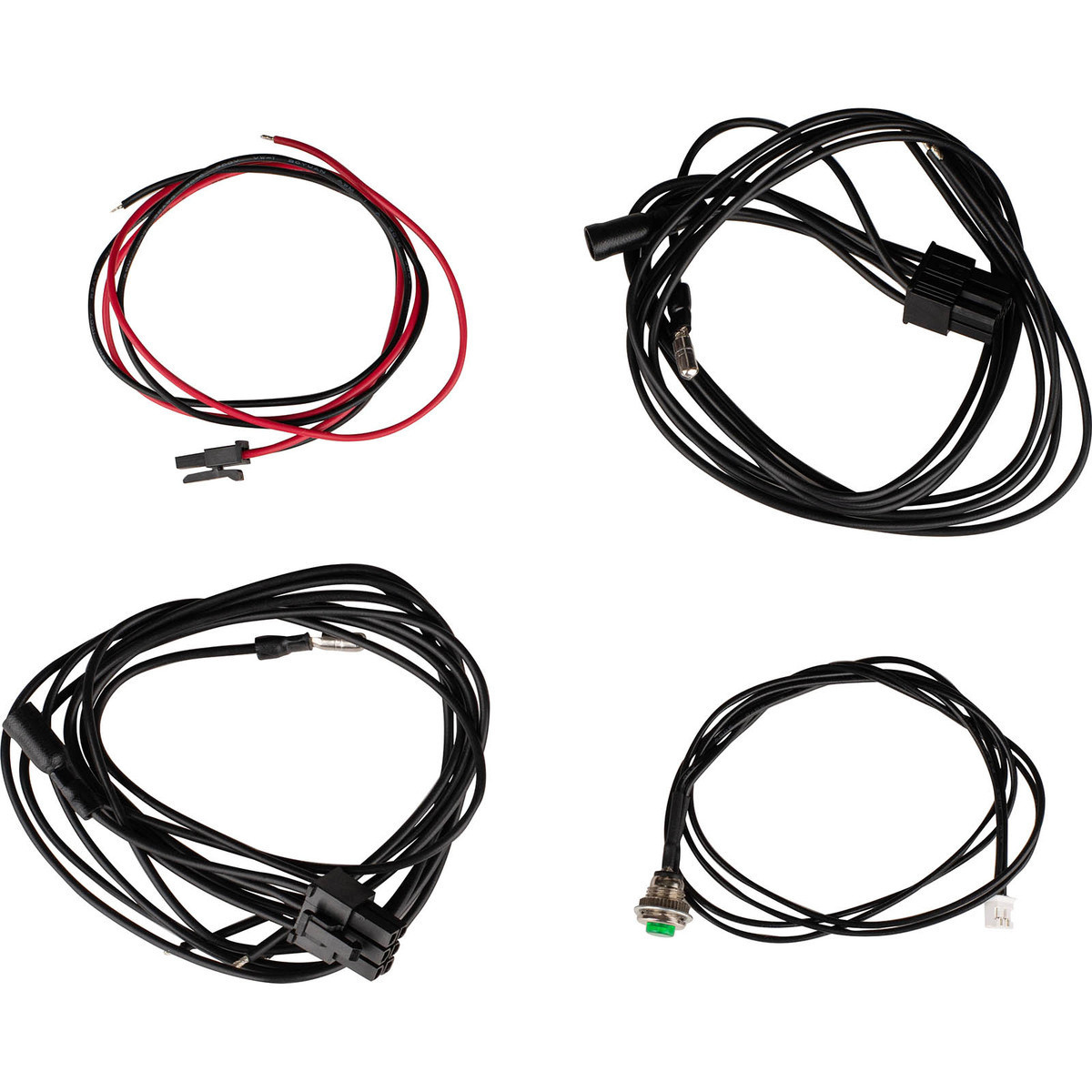

Paket beinhaltet

• Eine Dayton Audio KABD-430 DSP-Verstärkerplatine
• Ein 2-adriges Netzkabel 20"
• Zwei 6-adrige Lautsprecherkabel 20"
• Eine Bluetooth-Reset-Taste mit 20-Zoll-Kabel



Technische Daten : Ausgangsleistung (mit 24-VDC-Netzteil): 4 x 30 W bei 8 Ohm • SNR: 96 dB 4 x 30 W bei 8 Ohm, THD+N=1 %, 25,8 dB, A-Bewertung • THD+N: 0,08 % 10 W @ 8 Ohm 1 kHz 26 dB • Frequenzgang: 20 bis 20.000 Hz (±3 dB) • Impedanz: 4–8 Ohm • Empfohlene Stromversorgung: 12 bis 26 VDC, 3 A • Mittenabstand der Platinenmontagelöcher: 84 x 61 mm • Lochdurchmesser: 3,5 mm • Abmessungen: 9,1 cm L x 6,9 cm B x 2,3 cm H.
