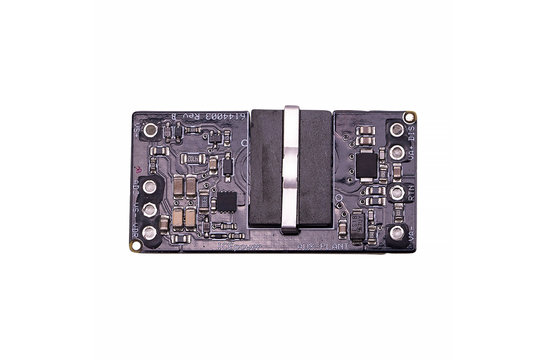

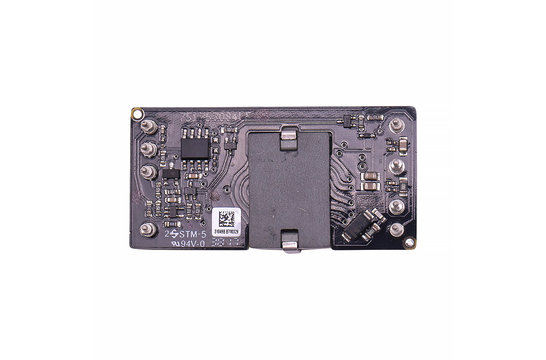

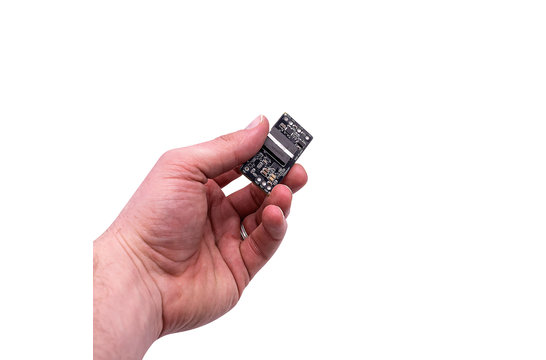

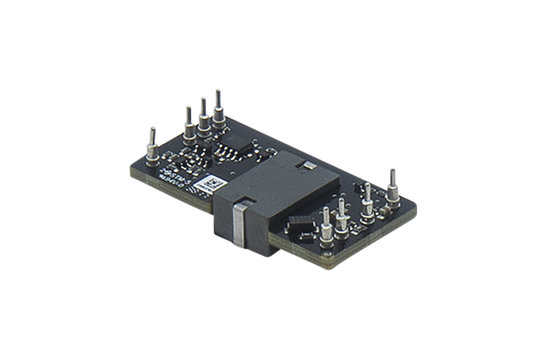

ICEpower AUX-Platine ICEbricks DC/DC-Wandler
Die AUX-Platine ist die erste die ICEbricks-Platine und ein sehr leistungsstarker und vielseitiger DC/DC-Wandler. Es basiert auf dem gleichen Konzept wie der Engine-400 - d.h. es nutzt die mehrlagige Leiterplatte als Kühlkörper, aber hier auch als Induktionsspule, die in eine der Lagen eingebettet ist.
Sie ist sehr vielseitig, da die VA+/- Ausgänge auf jede beliebige Versorgungsschiene bezogen werden können (normalerweise GND in einem Single-Ended-Verstärker und oder VS- in einer Single-Supply-Vollbrücke). VA+ kann mehr als 1 A liefern und bei Parallelschaltung mit VDR bis zu 1,5 A bei +15 V. Die Ausgangsspannungen können auch mit einem externen Widerstand im Bereich zwischen 10-15 V getrimmt werden. Die Regelschleife der AUX-Platine wurde diskret mit einem angepassten Differenzialpaar aufgebaut, um ein geringes Rauschverhalten (ca. 30 uVeff) auch bei niedrigen Leistungen bis unter 1 W zu gewährleisten. Die Ausgänge können eine große Kapazitätsspanne verarbeiten, so dass Sie frei experimentieren können. Die AUX-Platine kann bis zu 16 Engine-400-Verstärkermodule mit genügend Hilfsenergie versorgen.
Die ICEbricks an sich bieten nicht die Plug-and-Play-Funktionalität, die die meisten unserer Verstärkermodule bieten. Dafür bieten sie Ihnen aber ein Maximum an Designfreiheit, ohne dass Sie sich mit komplexer Schaltelektronik beschäftigen müssen. Ein Blick auf die fünf Versorgungsschienen für die Engine-400 kann entmutigend wirken. Hier kommt die AUX-Platine ins Spiel; dieser DC/DC-Wandler wurde speziell dafür entwickelt, die VA+/- und VDR-Spannungen von Ihrer Hauptversorgung an die Engine-400 zu liefern.
Die ICEbrick Hauptplatine ist die Plug-and-Play-Lösung. Es kombiniert zwei Engine-400, eine AUX-Platine, Speicherkondensatoren, Überwachung, symmetrische Eingangspuffer und Anschlüsse zum Anschluss an eine +/- DC-Quelle. Es ist die schnellste und bequemste Art, die Leistung eines auf ICEbrick-Produkten aufgebauten Systems zu testen.
Mehr anzeigen
Es wurden noch keine Bewertungen für dieses Produkt abgegeben..
