Das Softstart-Modul wird eingesetzt, um Transformator-Einschaltströme zu minimieren und gleichzeitig eine Tastersteuerung zu ermöglichen.

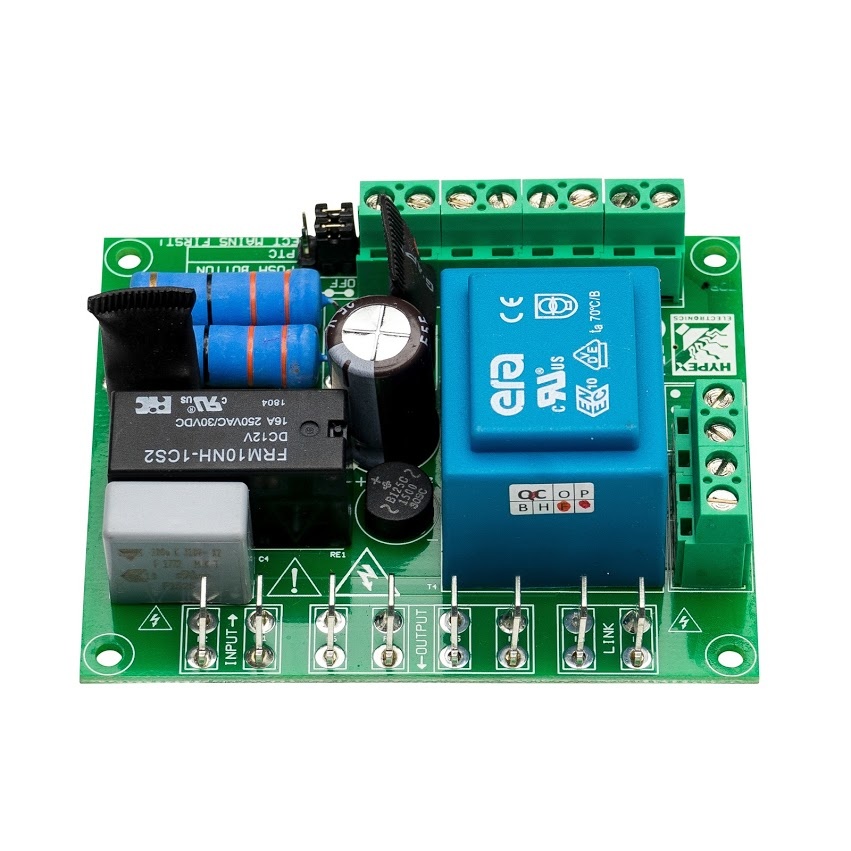

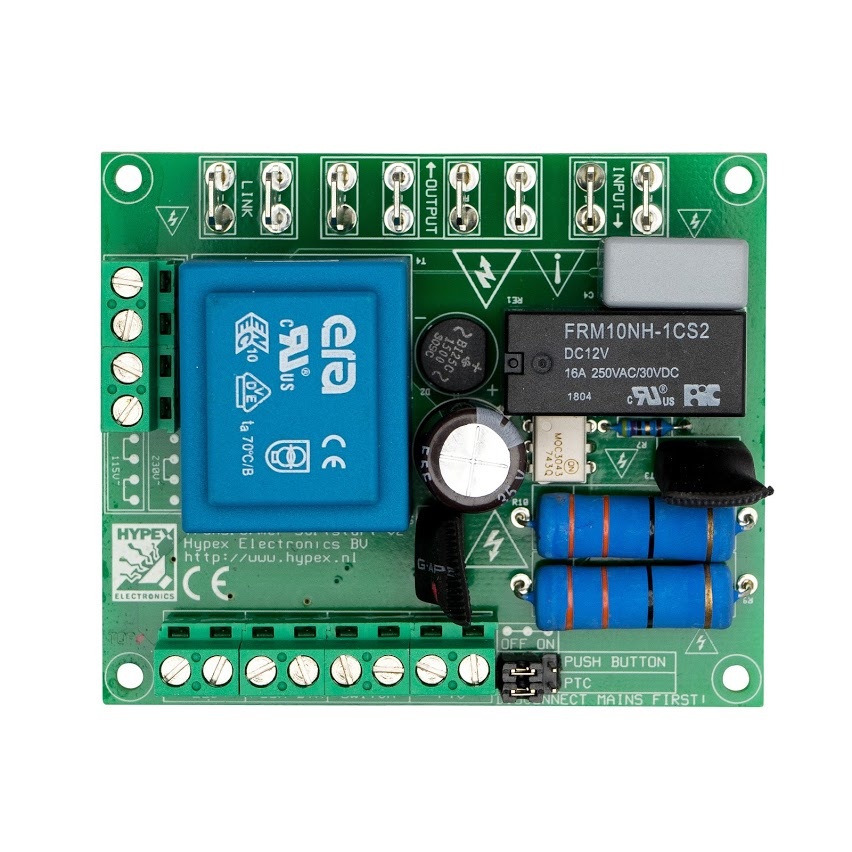

Hypex Softstart-Modul
Der Einschaltstrom des Transformators wird durch einen Triac begrenzt, der vor dem Schalten des Relais Hochleistungswiderstände in Reihe mit dem AC-Netz schaltet. Mit einer optionalen (zweifarbigen) LED kann der Status „Ein“ oder „Standby“ angezeigt werden. Im „Standby“ beträgt die Leistungsaufnahme weniger als 1,2 W. Der Softstart kann entweder mit einem Taster oder einem Schalter betrieben werden (per Jumper wählbar). Wenn ein zusätzlicher thermischer Schutz erforderlich ist, ist eine PTC-Option wählbar. Der Softstart kann mehrere Transformatoren bis zu einem Gesamtmaximum von 1500VA schalten. Der maximale Dauerstrom darf 6A nicht überschreiten.
Dieses Modul ist als Einschaltstrombegrenzer für Ringkerntransformatoren konzipiert. Obwohl es erfolgreich in Kombination mit einem SMPS eingesetzt wird, wurde dies von Hypex Electronics nicht getestet oder freigegeben. Als Service ist im Datenblatt ein Anschlussplan für die Verwendung dieses Moduls in Kombination mit einem SMPS400 angegeben. Weitere Unterstützung bei der Verwendung dieses Moduls in Kombination mit einem SMPS kann nicht gegeben werden.
Eigenschaften
