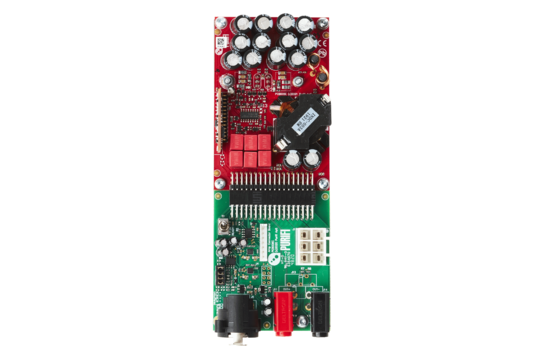

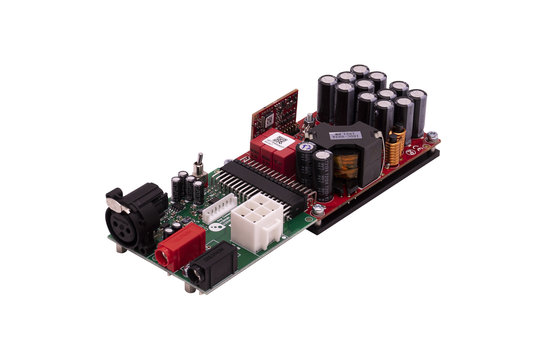

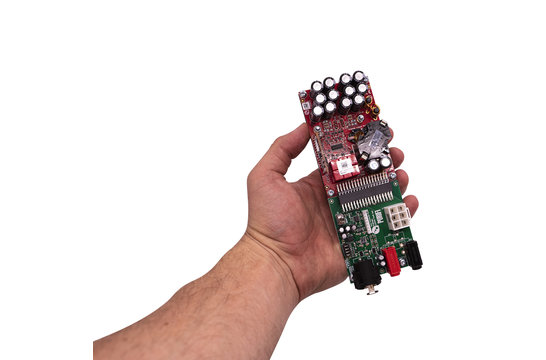

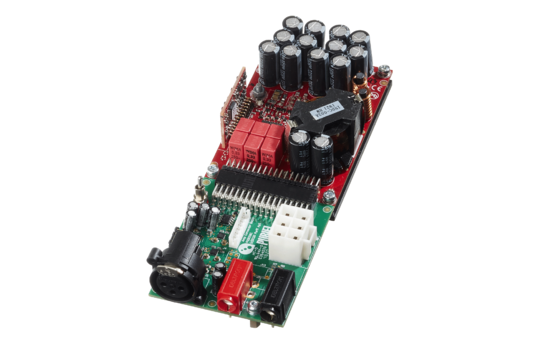

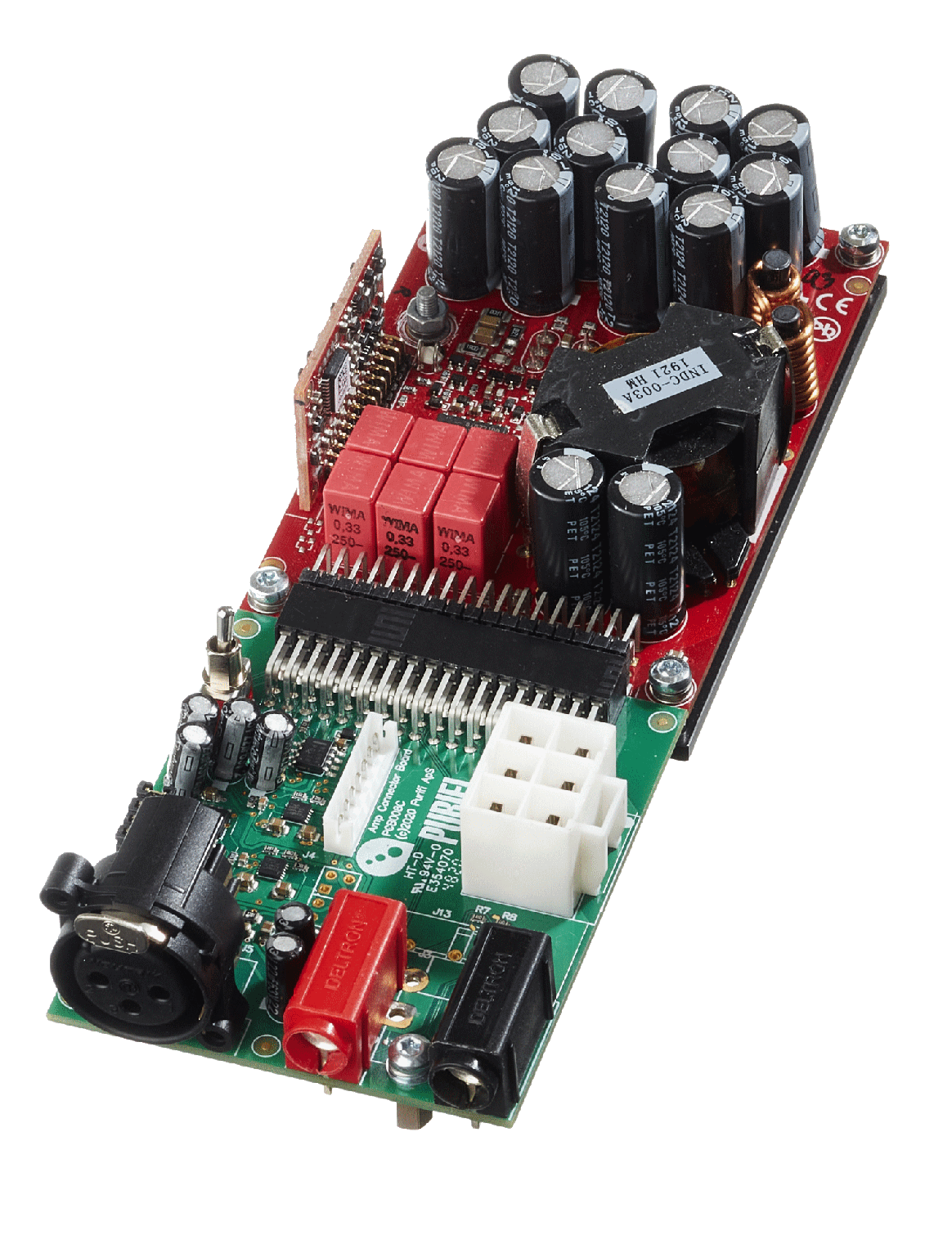

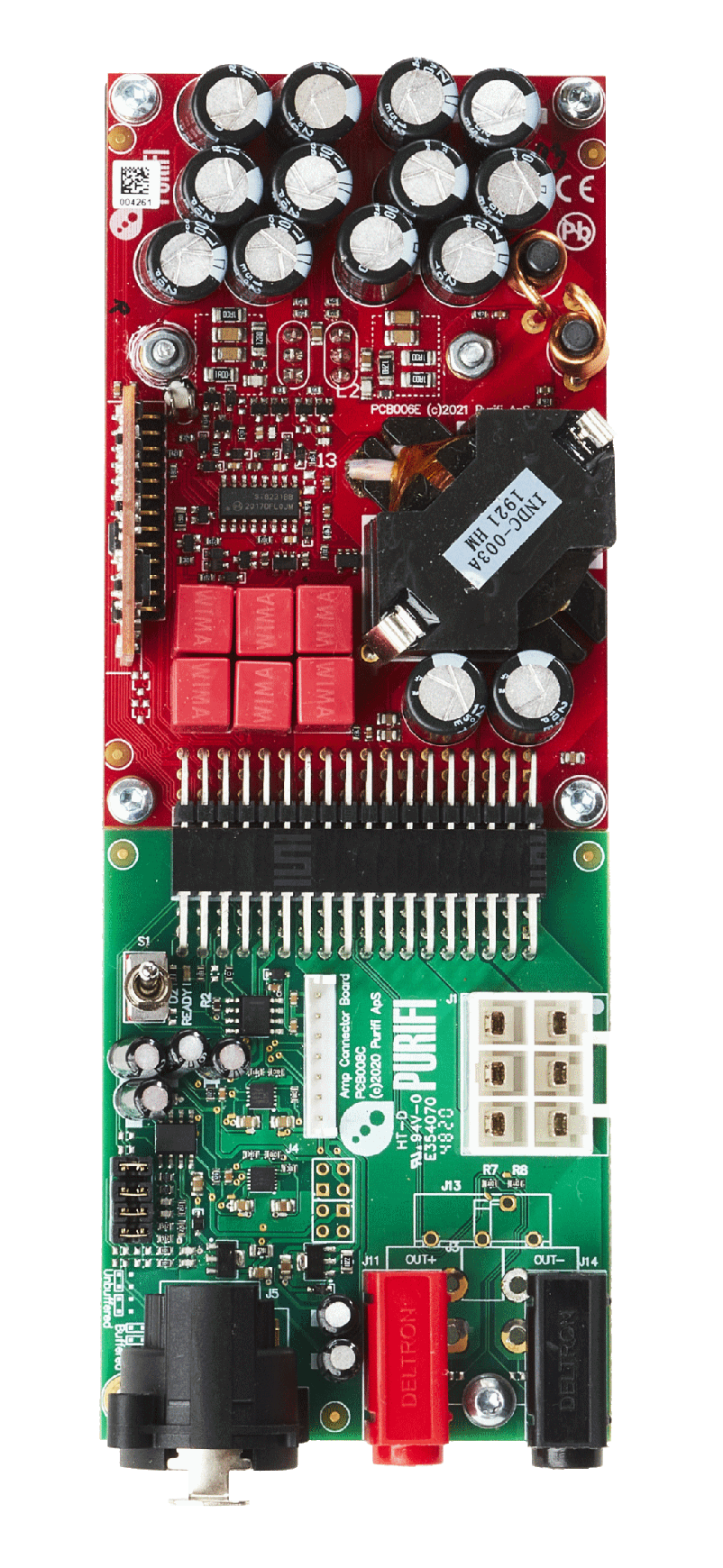

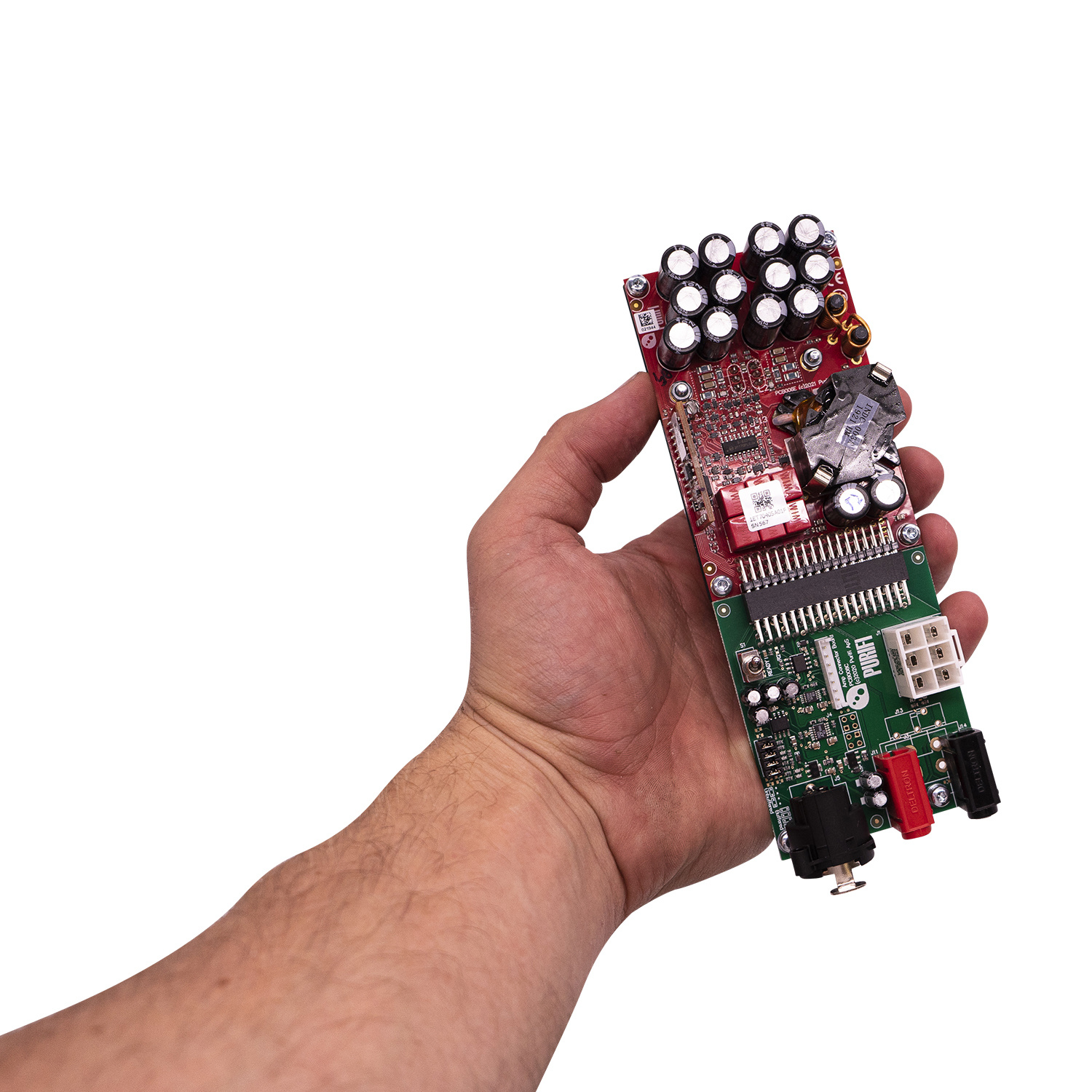

Das EVAL3-Mono-Evaluierungskit schafft einfache Signal- und Stromversorgungsverbindungen für ein Mono-1ET7040SA-Setup. Das Kit ist für Evaluierungszwecke entwickelt worden, eignet sich aber auch perfekt für DIY-Anwendungen.
PURIFI EVAL3 | Eigentakt | 1ET7040SA | Mono-Verstärker-Bausatz
Das Verstärkermodul 1ET7040SA bietet eine Audioqualität, die den Standard für Leistungsverstärker jeder Betriebsklasse setzt. Die Stromversorgungs- und Signalanschlüsse, die an der Stiftleiste des 1ET7040SA-Moduls verfügbar sind, erfordern besondere Aufmerksamkeit. Der EVAL3 bietet ein gepuffertes Eingangssignal und stellt die Stromversorgungsanschlüsse für ein 1ET7040SA-Modul auf bequeme Weise her.
Der Bausatz wird mit einem 1ET7040SA-Verstärkermodul, einem FE03-Mono-Front-End-Modul und einem Stromversorgungskabelsatz geliefert. Das FE01 Front-End-Modul ermöglicht den einfachen Anschluss eines kompatiblen Netzteils mit dem mitgelieferten Kabelsatz. Der Signaleingang wird über XLR angeschlossen. Ein Satz Bananenstecker-Anschlüssen ermöglicht den einfachen Anschluss eines Lautsprechers.
Das FE03-Front-End-Modul verwendet den OPA1612-Operator als Vorverstärkungsstufe und Puffer. Die Gesamtverstärkung für den EVAL3 (FE03 und 1ET7040SA) beträgt 27 dB, kann aber auf eine Gesamtverstärkung von 13 dB eingestellt werden. Der Operationsverstärker erhält seine Versorgungsspannung über ein Paar integrierter, rauscharmer diskreter Spannungsregler.

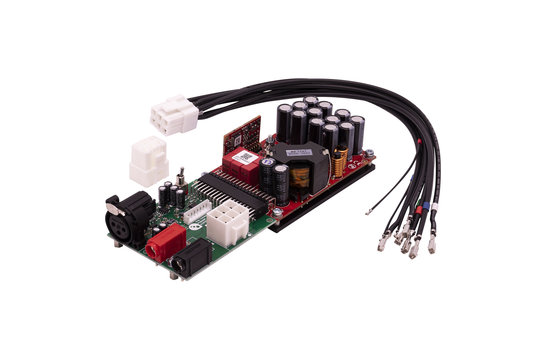

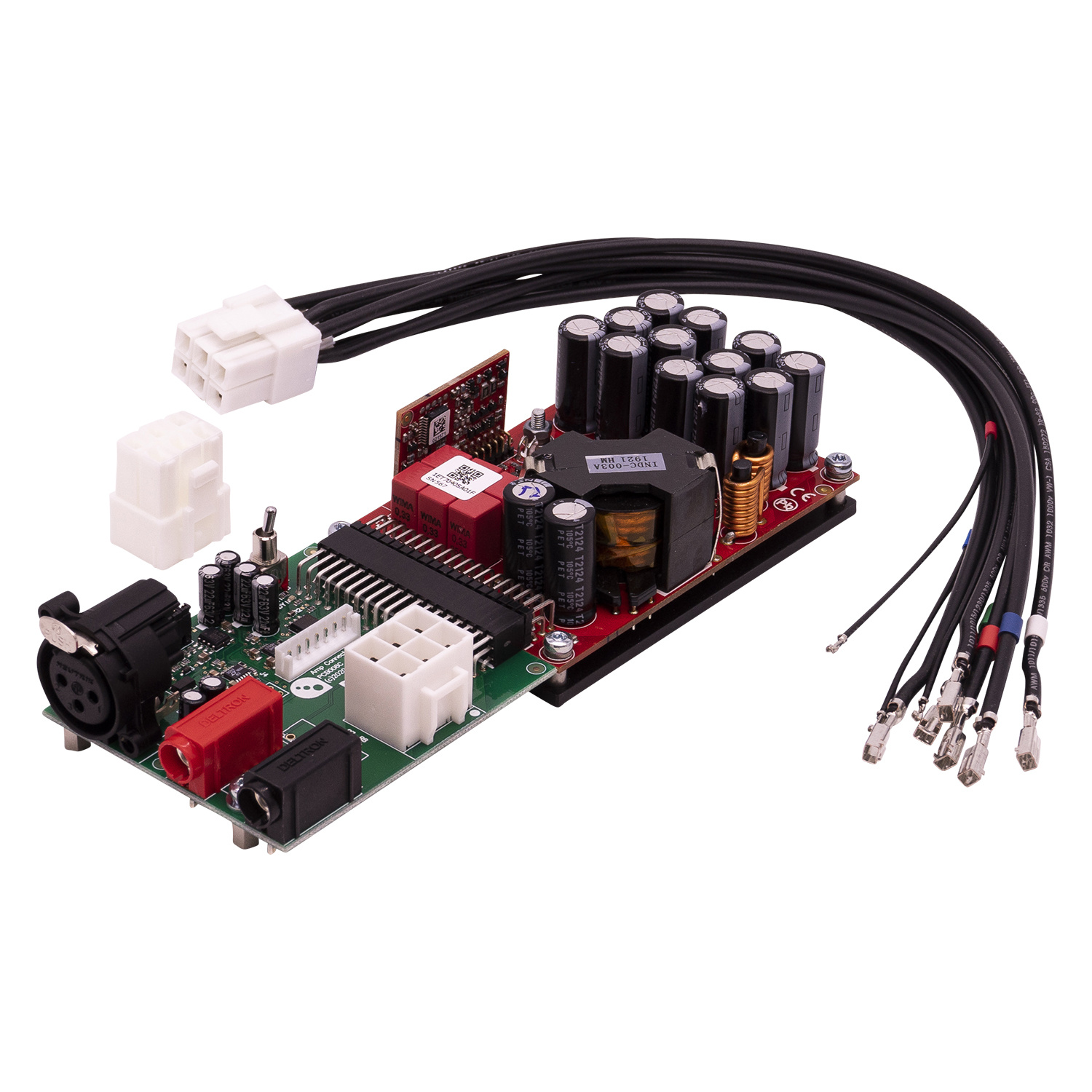

Der EVAL3 ist mit dem Hypex SMPS1200A400 kompatibel, das mit ungeregelten Vaux-Schienen konfiguriert ist. Der mitgelieferte Kabelsatz hat an einem Ende vormontierte Steckergehäuse für den FE03. Das andere Ende hat vorgefertigte Klemmen mit separaten Steckergehäusen. So können Sie das EVAL3 mit jeder kompatiblen Stromversorgung verbinden. Die vorbereiteten Anschlüsse und die mitgelieferten JST-Gehäuse sind mit dem SMPS1200A400 kompatibel.
Suchen Sie nach einem Eigentakt-Stereo-Bausatz? Sehen Sie sich das PURIFI EVAL1 Stereo-Verstärker-Kit an.
1 x 950 watts at 2 ohms
1 x 500 watts at 4 ohms
1 x 250 watts at 8 ohms
