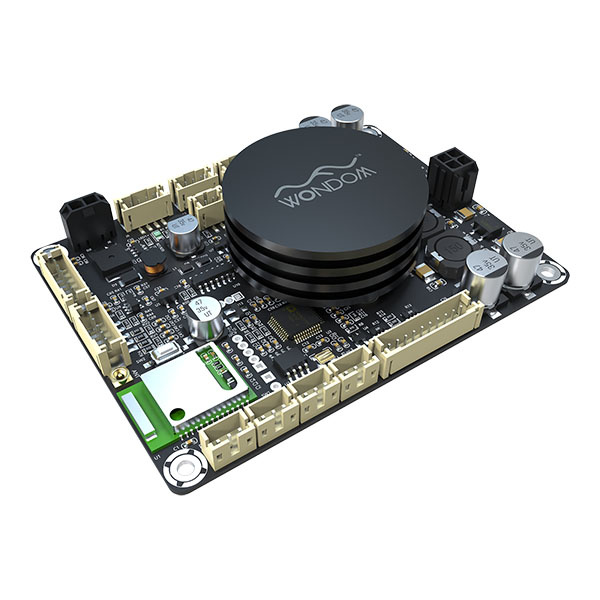

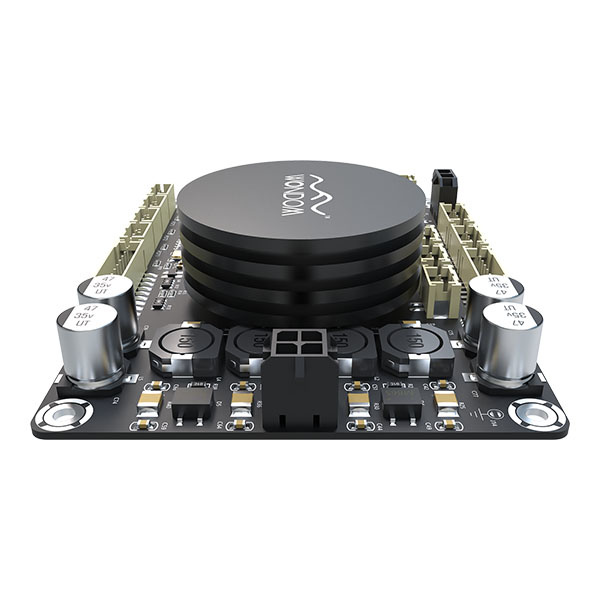

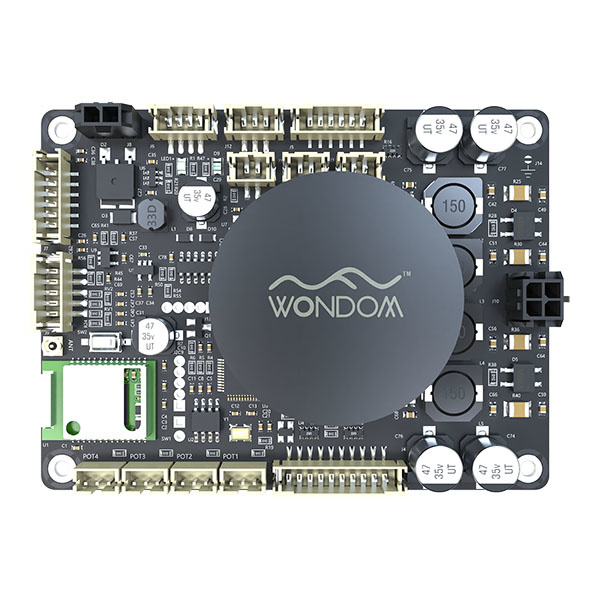

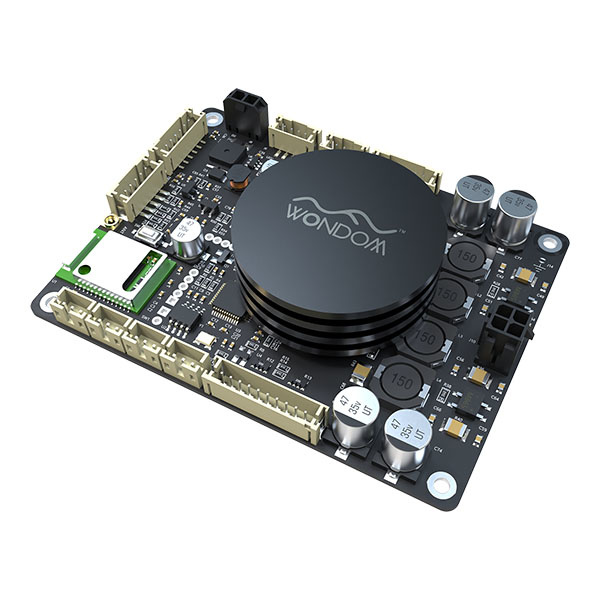

Sure Electronics AA-JA31183 1 x 100-Watt-Audioverstärkerplatine der Klasse D

Höhepunkte

• Integriert mit Bluetooth 5.0-Modul
• Integriert mit ADAU1701 DSP, unterstützt die Programmierung mit SigmaStudio, APP und PC-UI-Steuerung
• Unterstützung des Line-Eingangs
• Batterieleistung unterstützen
• Kaskadierung mit anderen Boards zum Aufbau von Audio 2.1-Systemen
• Hohe Erweiterbarkeit und Spielbarkeit
• Signalpegel-Sensorsystem

Produktdetails

JAB3+ ist eine in Bluetooth 5.0 (unterstützt aptX HD) und ADAU1701 DSP integrierte Audioverstärkerplatine, die eine echte All-in-One-Audiolösung für Kunden bietet. JAB3+ deckt vier Modelle mit 2 x 50 W, 2 x 30 W, 1 x 60 W und 1 x 100 W ab. Dank des ausgestatteten ADAU1701 DSP unterstützt JAB2 die Programmierung mit SigmaStudio, APP-Steuerung und PC-UI-Steuerung nach Verbindung mit WONDOM ICP3 oder höheren Version(en), über die Sie Lautstärke, Verstärkung, Frequenz und EQ-Einstellung anpassen können, um Ihr eigenes Audio anzupassen . Zusätzlich zum Lautsprecherausgang bietet JAB3+ einen zusätzlichen gemischten Signalausgang, der in andere Audioverstärkerplatinen eingegeben werden kann, um ein Audio 2.1 / 4.0-System aufzubauen. Sie können es mit der PC-Benutzeroberfläche je nach angeschlossener Verstärkerplatine als Stereo oder Mono einstellen. Neben der Stromversorgung unterstützt JAB3+ Batteriebetrieb, was die Portabilität erheblich verbessert. Drahtloser Audioeingang, integrierter ADAU1701 DSP, Batteriebetrieb, geringes Gewicht und hochwertige Audioleistung machen JAB3+ perfekt geeignet für tragbare Bluetooth-Lautsprecher, Heim-Audio, Garten-Audio und DIY-Anwendungen. Eine DC12V-26V Stromversorgung ist erforderlich.

Integriert mit Bluetooth 5.0-Modul: JAB3+ verwendet ein Bluetooth 5.0-Modul für die Audioeingabe, das verschiedene Audioformate wie aptX, aptX HD, aptX LL, SBC & AAC und eine hohe Empfangsempfindlichkeit mit einer HF-Leistung von bis zu 9 dBm und -90 dBm unterstützt. Auf dieser Platine ist eine eingebaute Antenne vorhanden. So können Sie JAB3+ direkt mit dem Gerät koppeln, um Musik abzuspielen. Auf der Platine ist auch ein externer Antennenanschluss vorhanden, um eine stabile Verbindung und eine hohe Audioleistung in solchen Anwendungen zu gewährleisten, in denen JAB3+ in einen Lautsprecher oder ein Gehäuse eingebaut wird.

Integriert mit ADAU1701 DSP, Unterstützung der Programmierung mit SigmaStudio, APP und PC-UI-Steuerung: JAB3+ ist auch mit dem leistungsstarken ADAU1701 DSP-Chip für die Audiosignalverarbeitung integriert. Vier Ports für externe Potentiometer sind auf JAB3+ montiert. Sie können die externen Potentiometer verwenden, um Lautstärke, Verstärkung und Frequenz zu steuern, selbst wenn JAB3+ in einem Lautsprecher installiert ist. Nach der Verbindung mit WONDOM ICP3 oder höheren Versionen können Sie mit SigmaStudio ein Programm schreiben oder Ihre Audiosysteme per APP oder PC-Benutzeroberfläche in Echtzeit fernsteuern, über die Sie Verstärkung, Lautstärke und Hoch-/Tiefpassfilter einstellen können , EQ und andere Parameter.

Unterstützung des Line-Eingangs: Zusätzlich zum Bluetooth-Eingang unterstützt JAB3+ den 3,5-mm-Line-Eingang. Signale von den beiden Eingabemethoden werden gemischt, bevor sie an die Verstärkerschaltung übertragen werden. Sie können das 3,5-mm-AUX-IN-Kabel im Funktionskabel-Kit für JAB3+ (AA-JA11117) erhalten.

Unterstützung des Batteriestroms: Neben der Stromversorgung unterstützt JAB3+ den Batteriestrom, was die Portabilität der Systeme erheblich verbessert. Bitte beachten Sie, da JAB3+ nicht mit einer Ladeschaltung ausgestattet ist, wird empfohlen, zur Stromversorgung von JAB3+ Batterieplatinen der WONDOM BCPB-Serie zu verwenden, die mit einer Ladeschaltung ausgestattet sind.

Kaskadierung mit anderen Boards zum Aufbau von Audio 2.1-Systemen: JAB3+ liefert ein Line-Ausgangssignal. Für die Verbindung mit Lautsprechern zur Wiedergabe ist ein zusätzlicher Audioverstärker erforderlich, da es sich um einen Audiosignalausgang handelt. Der Ausgabemodus dieses Line-Ausgangssignals (Stereo oder Mono) kann vom Kunden entsprechend der angeschlossenen Karte über SigmaStudio oder APP konfiguriert werden. So können Sie sich ein Audio 2.1 System nach Ihren Wünschen zusammenstellen. Unter Berücksichtigung der einfachen Steuerung und Audioleistung des eingebauten Audiosystems bereitet Sure Electronics einen Synchronisationsport auf JAB3+ vor, um sicherzustellen, dass die Steuerlogik der beiden Platinen konsistent ist. Es wird empfohlen, Standard-Audioverstärkerplatinen zu kaskadieren, deren AMP-Chip TPA311x mit JAB3+ ist, um eine bessere Verbindung und Klangqualität zu erzielen.

Hohe Erweiterbarkeit und Spielbarkeit: Nachdem die analogen und digitalen I/Os von JAB3+ bereitgestellt wurden, sind auf ADAU1701 noch Pins verfügbar. Wir haben 10 Pins als Erweiterungsport erweitert. Mit diesem Port können Sie JAB3+ entwickeln, um Ihre einzigartigen Anwendungen zu erstellen. Zur Zuordnung von ADAU1701 siehe Datenblatt. Viele Kunden sind an I2S-Eingabe und -Ausgabe interessiert, daher konfigurieren wir diesen Port so, dass er für I2S-Eingabe und -Ausgabe anwendbar ist.

Signalpegel-Sensorsystem: JAB3+ verwendet ein Signalpegel-Sensorsystem für geringeren Stromverbrauch und längere Wiedergabezeit. Es überwacht kontinuierlich das Eingangssignal und es gibt einen voreingestellten Signalspannungsschwellenwert. Wenn 5 Minuten lang kein Signal erkannt wird (die Spannung ist niedriger als der Schwellenwert), wechselt das Verstärkermodul automatisch in den Standby-Modus, in welchem Zustand es weniger Strom verbraucht. Wenn ein Signal erkannt wird, wird es sofort ausgeführt, ohne dass das Audio fehlt.

Einfache Integration: Die Funktion zum Aufheben der Bluetooth-Kopplung ist in JAB3+ integriert. Sie können die Verbindung mit Bluetooth durch einfaches Drücken trennen, ohne sich Gedanken darüber machen zu müssen, welches Bluetooth gekoppelt ist. Die Standby-Funktion ist auch auf JAB3+ verfügbar. Anschlüsse für externe LED-Anzeigen werden angeboten, um den Status von Bluetooth und Signal anzuzeigen, sodass Sie einen Überblick über den Betriebszustand von JAB3+ haben.


Lieferumfang: 1 x AA-JA31183, 1 x Stromkabel, 1 x Lautsprecherkabel.
