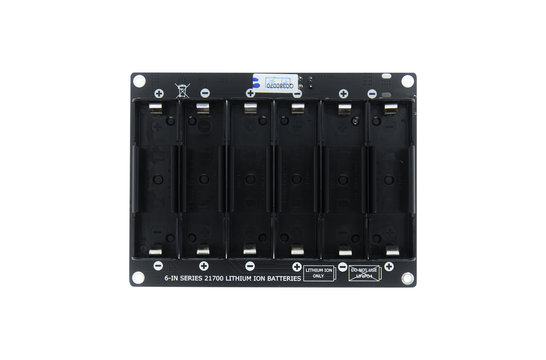

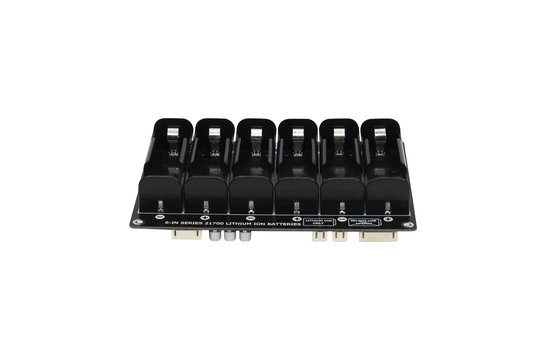

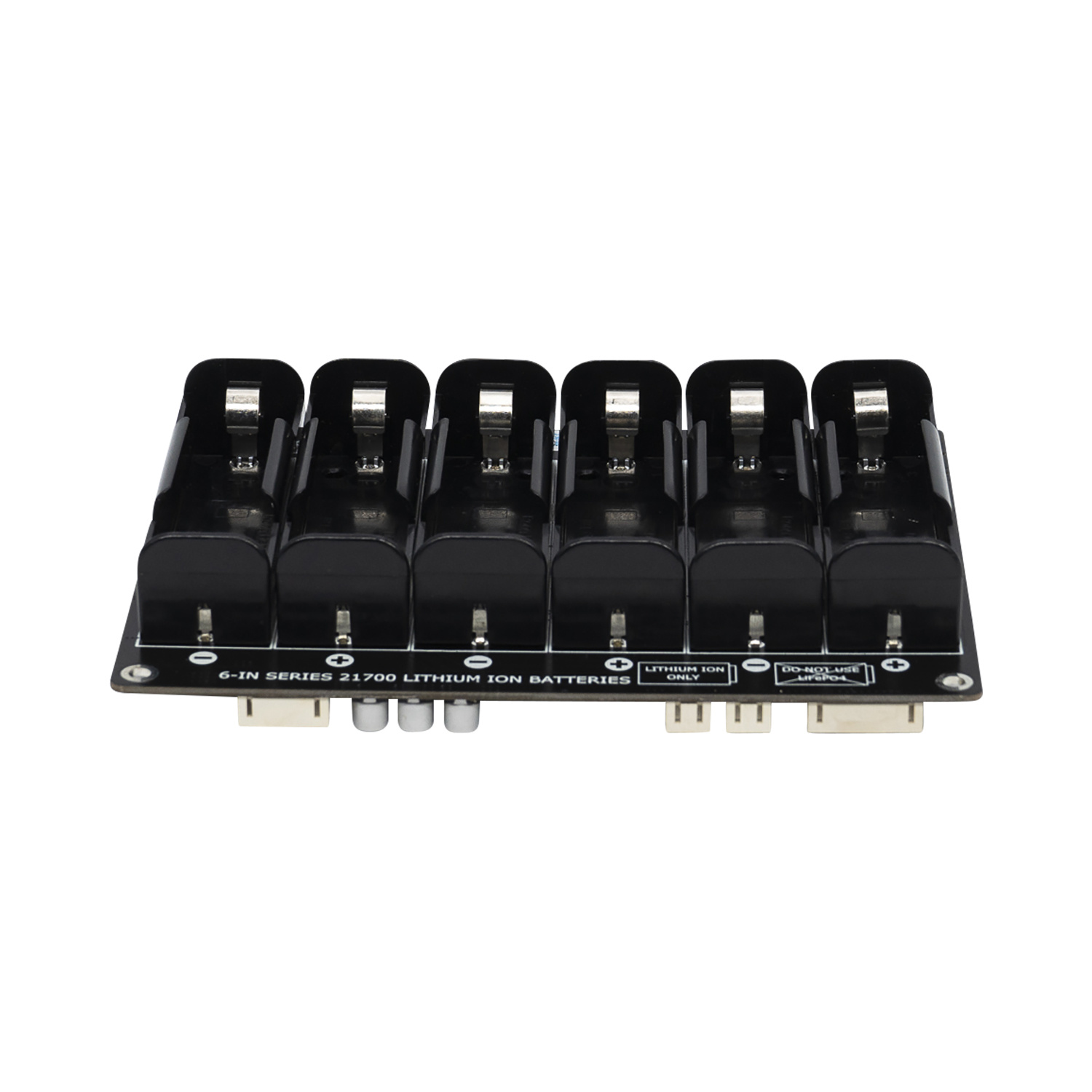

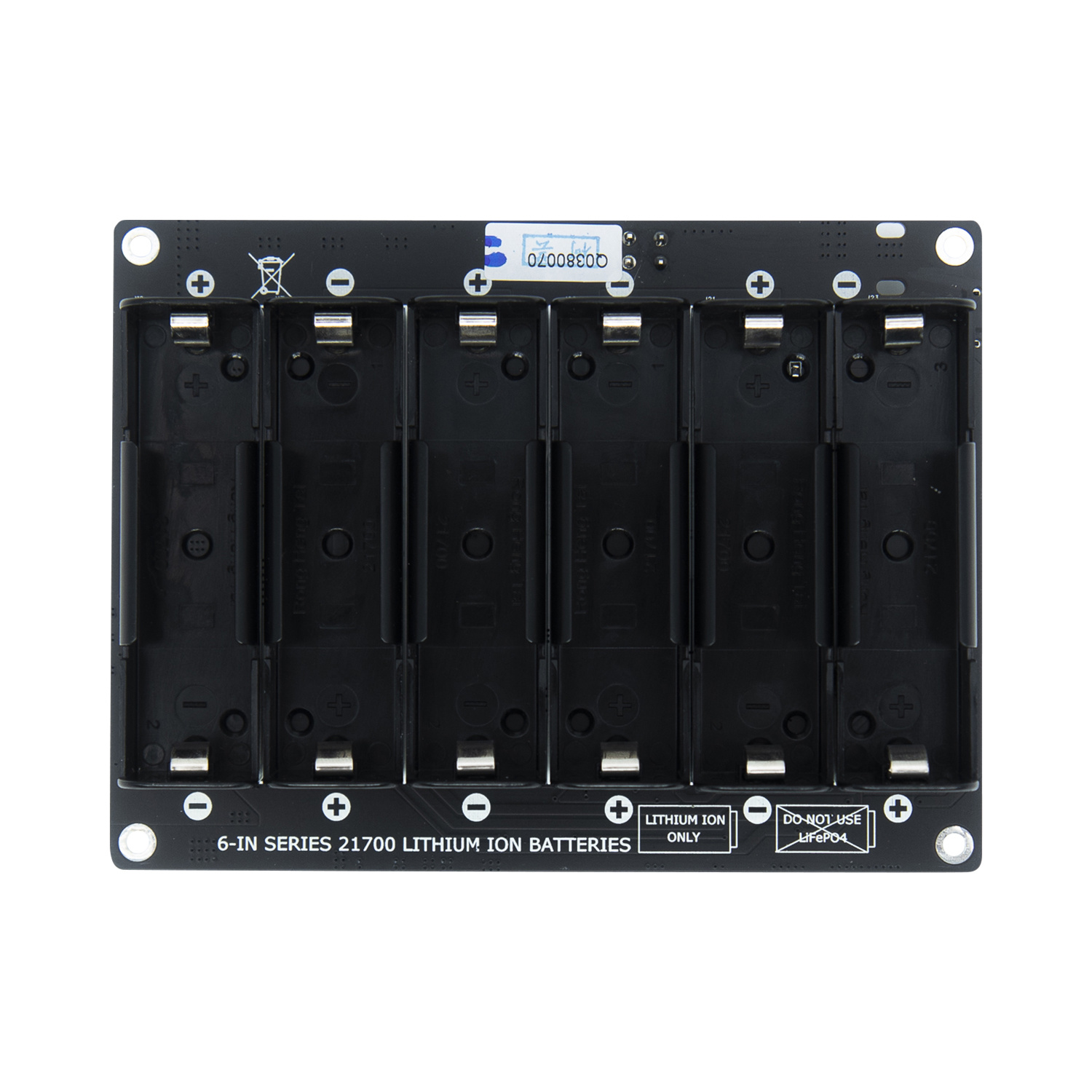

BCPB6 ist eine äußerst zuverlässige Lithium-Ionen-Akku-Lade-, Schutz- und Ausgleichsplatine, die mit einem breiten Eingangsbereich von 5 bis 24 V arbeitet. Diese Platine kann die Akkus mit Eingangsspannungen über, unter oder gleich den Ausgangsspannungen laden. Sie ist für 6 in Reihe geschaltete 21700 Lithium-Ionen-Akkus ausgelegt, die etwa 88-100Wh Energie liefern. Die integrierte MPPT-Ladefunktion unterstützt eine Stromversorgung von 18,3-24V. Das BCPB6 wird durch eine visualisierte Anzeige des Akkustandes ergänzt. Um die Zuverlässigkeit dieses Boards zu gewährleisten, ist es mit einer vollständigen Schutzschaltung ausgestattet: Überstrom-, Übertemperatur-, Kurzschluss- und Über-/Unterspannungsschutz. Der Batterieausgleichs-IC ermöglicht eine konstante Akkuspannung zwischen 6 in Serie geschalteten, 21700 Lithium-Ionen-Zellen. Es ist für industrielle Anwendungen mit verifizierter MTBF für niedrige Temperaturen und anspruchsvollem Design konzipiert.

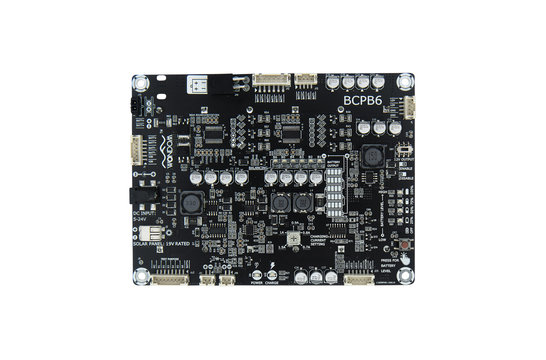

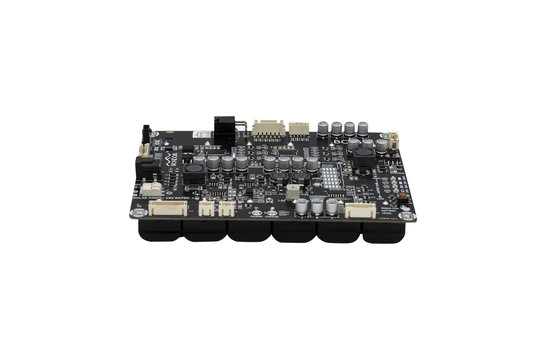

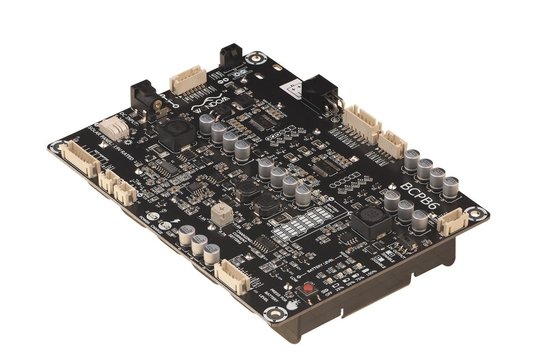

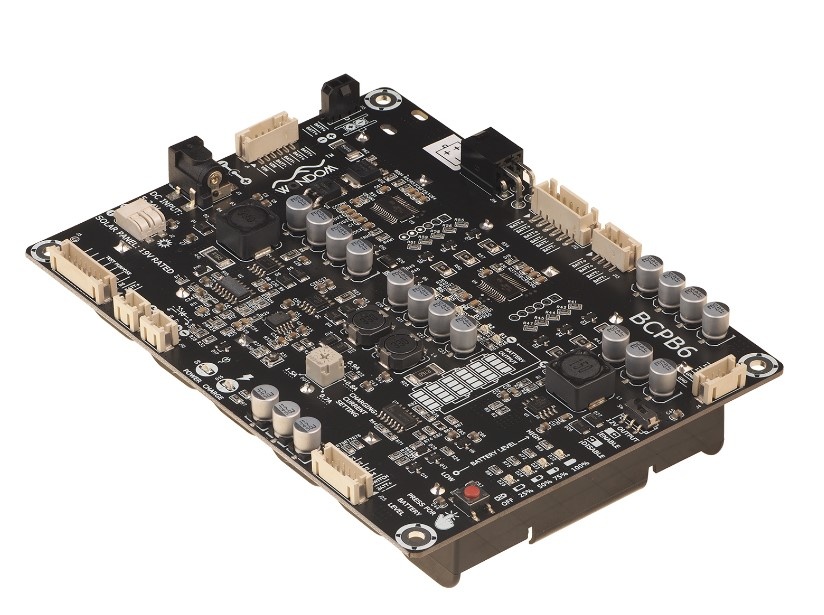

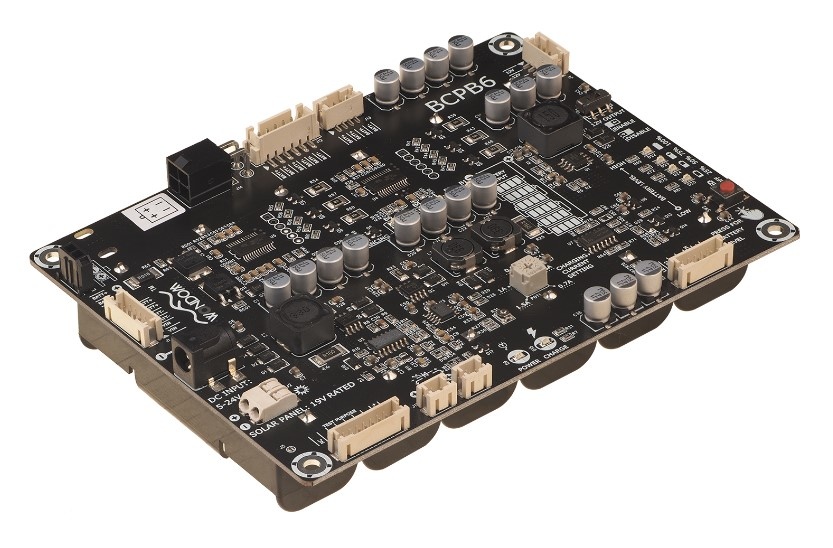

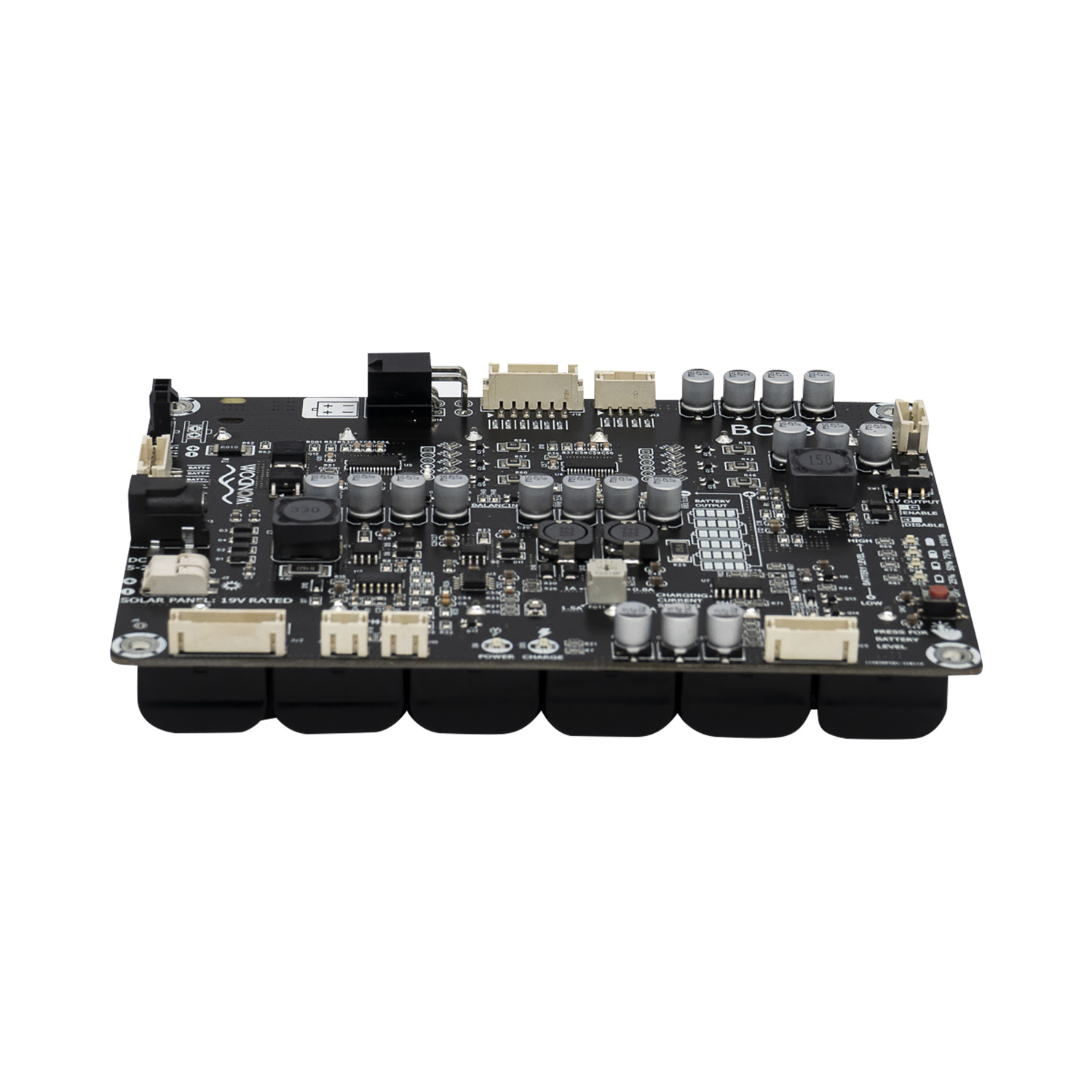

PS-BC12117 6S 21700 Akku-Lade- und Schutzplatine - BCPB6
BCPB6 unterstützt einen extrem weiten Versorgungsspannungsbereich von DC5V-24V, was bedeutet, dass die meisten Stromversorgungen zum Laden der Akkus durch BCPB6 verwendet werden können. Darüber hinaus ist das BCPB6 mit einer integrierten MPPT-Ladeschaltung ausgestattet und unterstützt daher das Laden mit Solarenergie. Der unterstützte Spannungsbereich beträgt 18,3-24V.
Das BCPB6 verfügt über mehrere Entladeanschlüsse mit unterschiedlichen Terminalschnittstellen für eine bequeme Systemintegration. Alle Entladeanschlüsse sind parallel geschaltet, so dass die Funktionen identisch sind. Sie können mit dem BCPB6 mehrere Geräte gleichzeitig mit Strom versorgen.

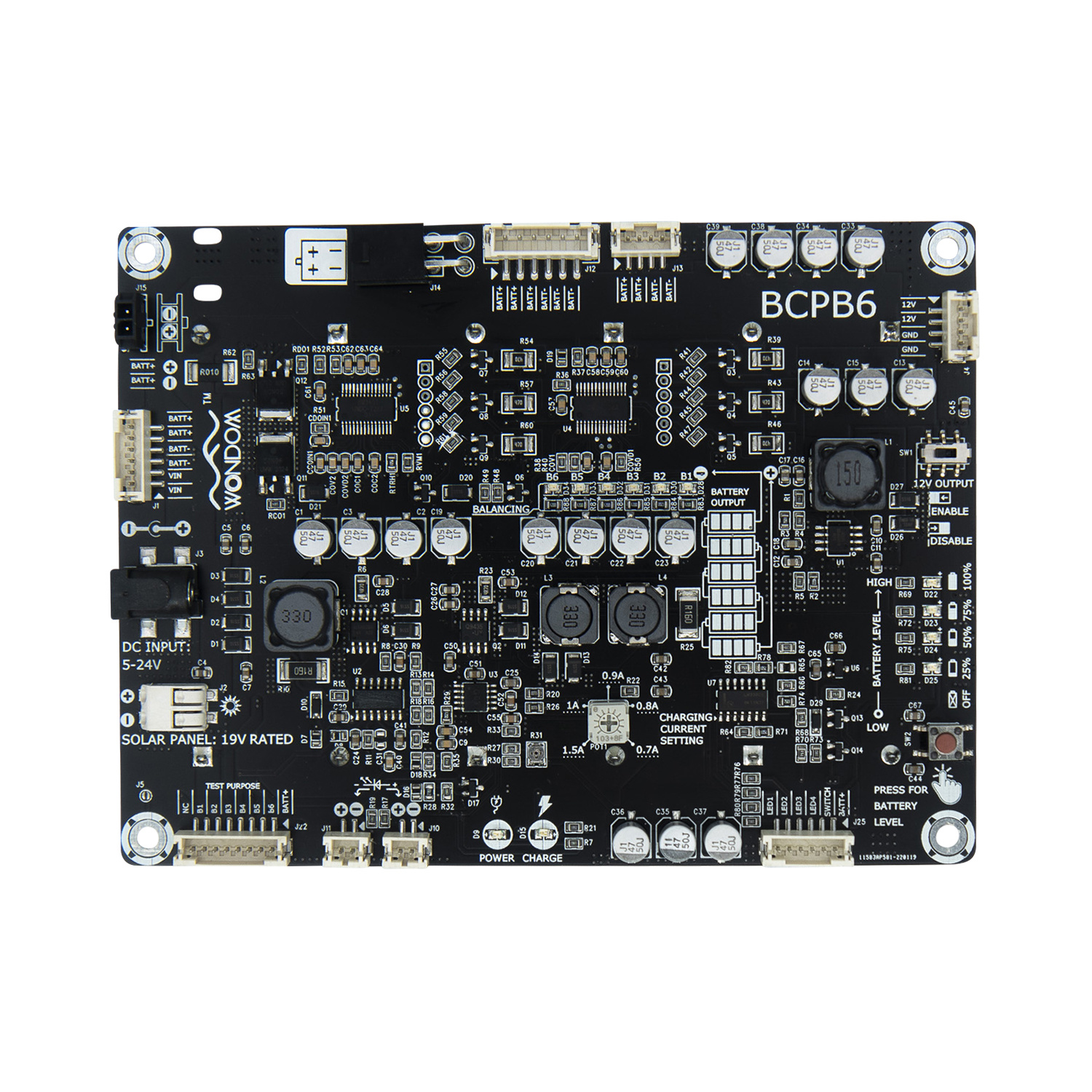

Damit die Kunden die Betriebssituation des BCPB6 besser und instinktiver verstehen können, bieten wir Anschlüsse für externe Stromversorgungs-, Lade- und Restbatteriestands-LEDs. Diese Anzeigen helfen Ihnen, den Status der Batterieplatine zu erkennen, auch wenn sie in einem Gehäuse integriert ist.
Die BCPB6 ist mit umfassenden Schutzfunktionen wie Überstrom-, Übertemperatur-, Kurzschluss- und Über-/Unterspannungsschutz ausgestattet, um eine hohe Zuverlässigkeit und Stabilität bei allen Anwendungen zu gewährleisten.
Wir haben einen optionalen Kabelsatz für die bequeme Nutzung und den Anschluss des BCPB6 bereitgestellt, der Entladekabel mit verschiedenen Anschlussschnittstellen und externe LED-Anzeigekabel umfasst. Sie finden den Kabelsatz (PS-BC12311) auf unserer Website.

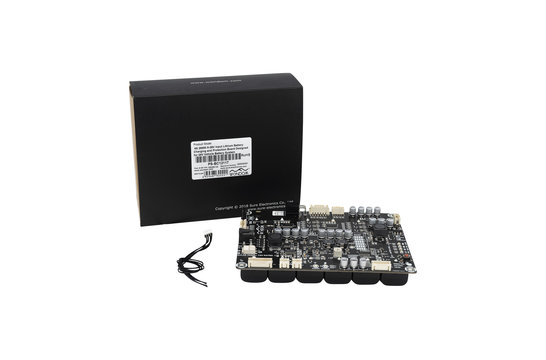

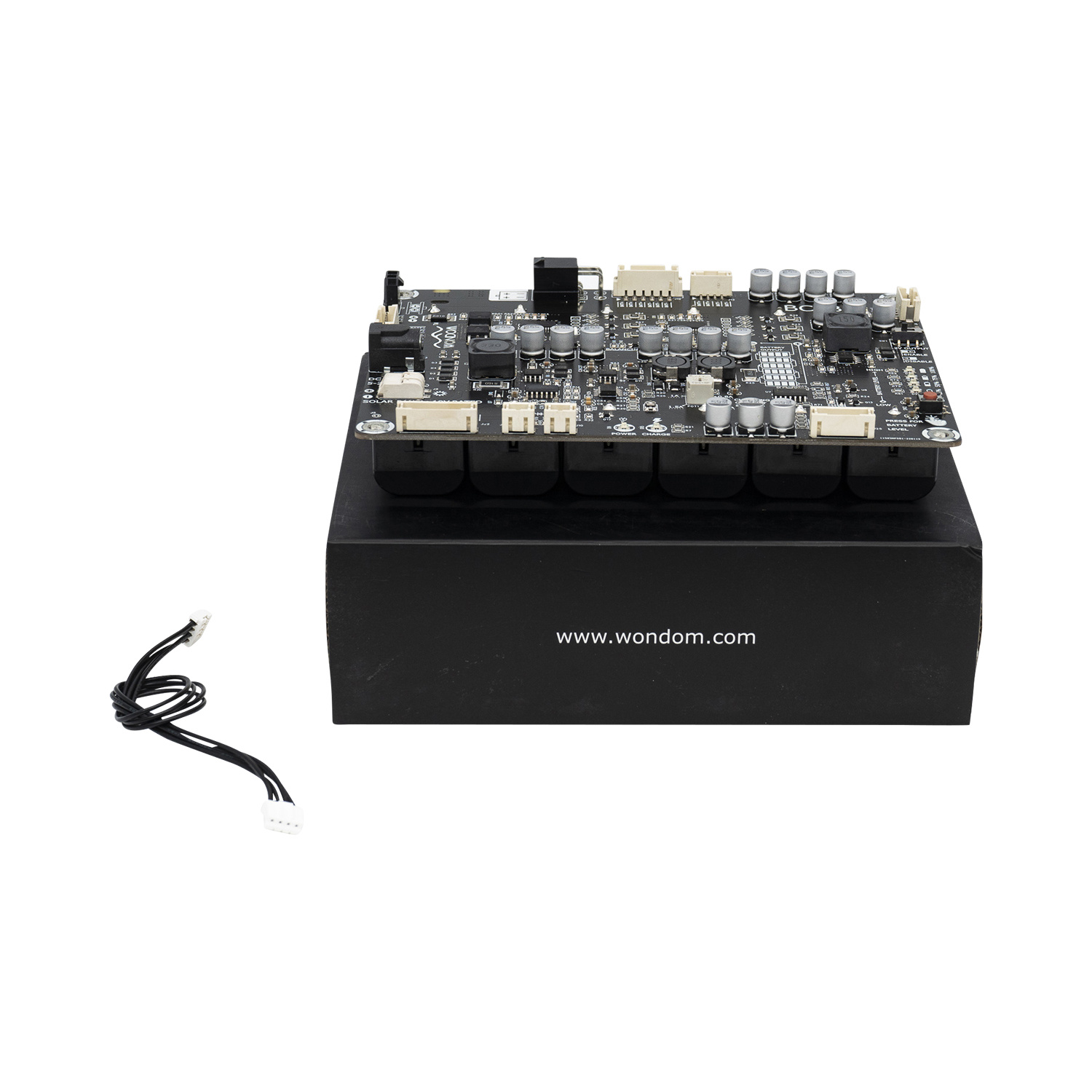

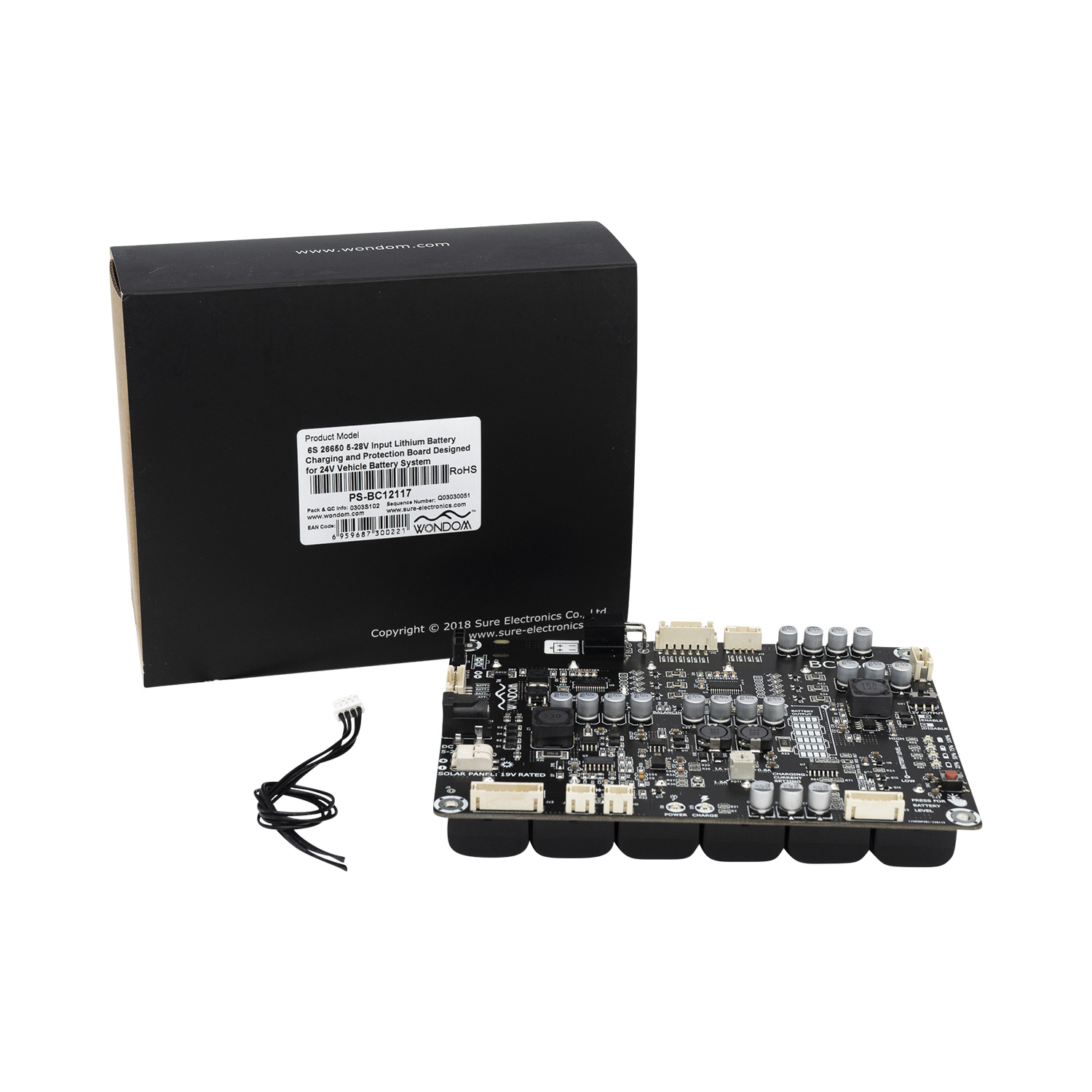

1 Stck. PS-BC12117, BCPB6
1Stück PH-6Pos Entladekabel, 25 cm
