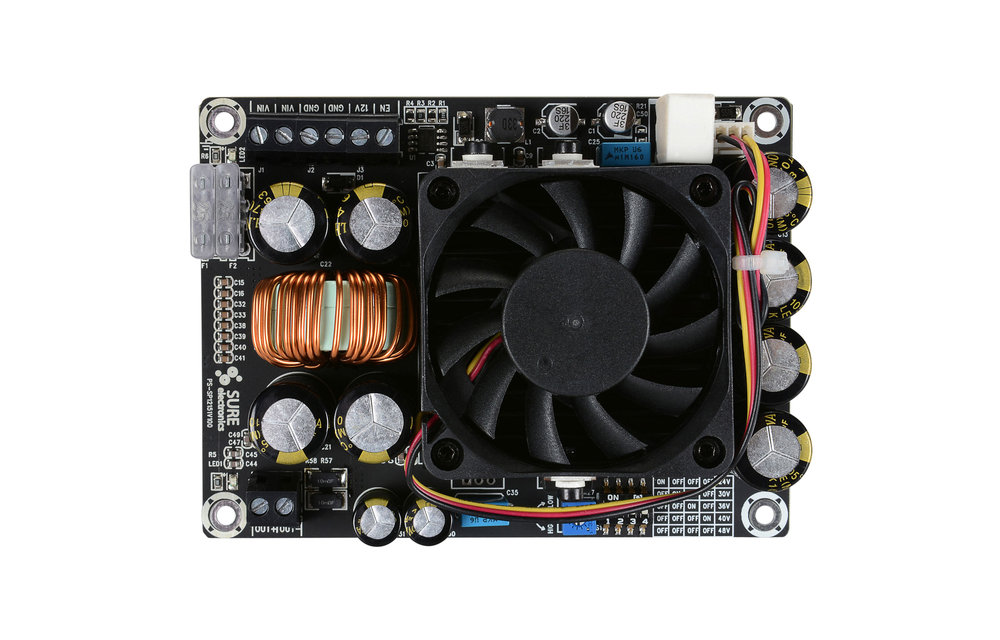

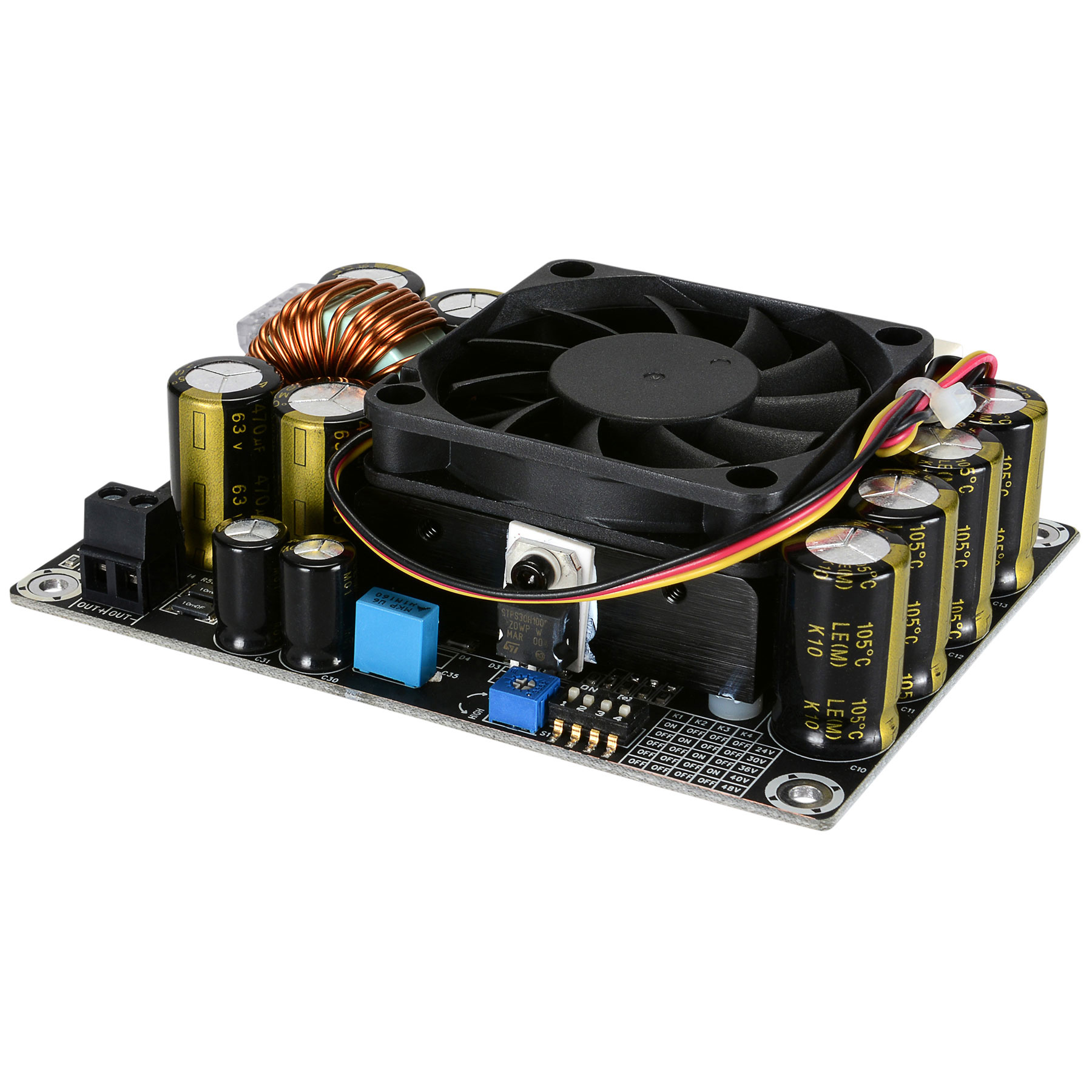

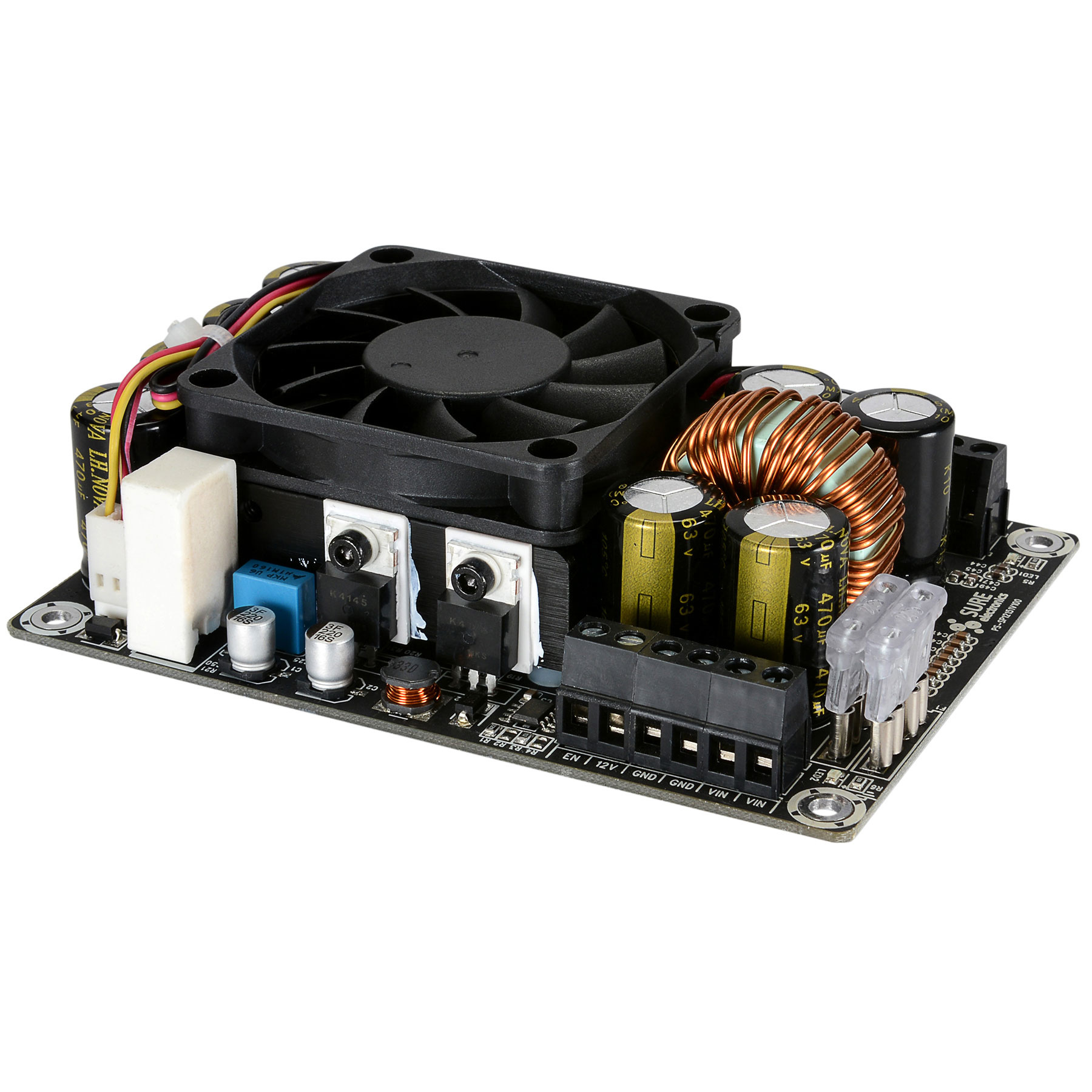

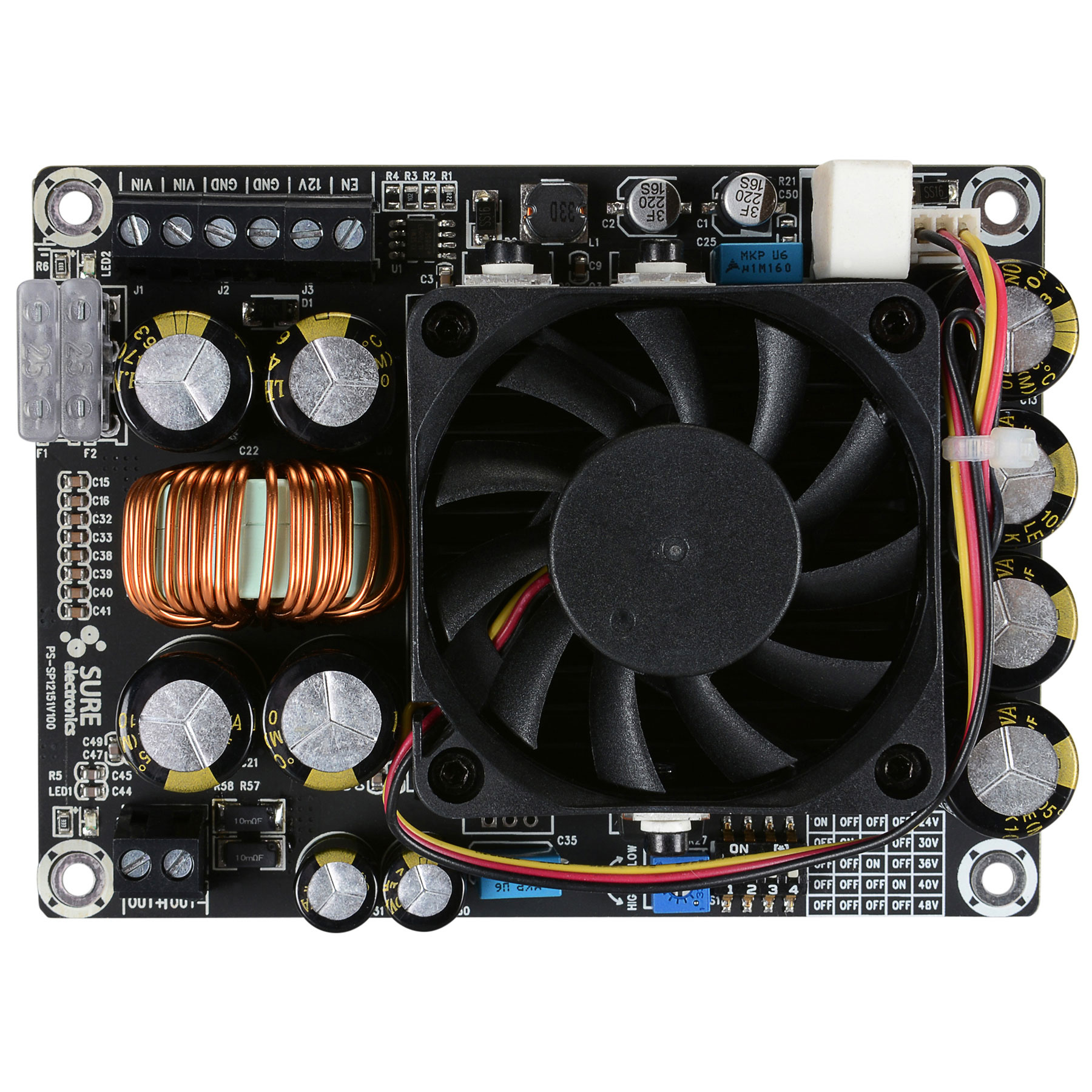

Sure Electronics PS-SP12151 300W 12V DC/DC Aufwärtswandler Spannungserhöhungsplatine mit TL494 IC
Dieser 300-Watt-Boost-Konverter erhöht die 12-VDC-Ausgangsspannung Ihres Fahrzeugs (11 bis max. 27 VDC) auf bis zu 48 VDC für den Einsatz mit Hochleistungs-Verstärkerboards. Wählen Sie 24, 30, 36, 40 oder 48 VDC Ausgangsspannung über vier DIP-Schalter auf der Platine. Die präzise Spannungseinstellung erfolgt über das auf der Platine eingebaute Potentiometer. Ein TL494-Pulsbreitenmodulations-Steuer-IC sorgt für einen stabilen, militärtauglichen Spannungsausgang, unabhängig von der Spannungseinstellung. Zusätzlich ist ein Unter- und Überspannungsschutz eingebaut und ein stromsensitiver Lüfter schaltet sich ein, wenn der Ausgangsstrom mehr als 3 A beträgt. Ein weiterer Schutz wird durch zwei ATC-Automobilsicherungen mit 25 A gewährleistet. Dieser Aufwärtswandler ist anders als viele Auto-Audio-Elektroniken und -Verstärker. Bei einer Eingangsspannung von 12 VDC befindet sich der Hochsetzsteller im eingeschalteten Zustand und erhöht die Spannung auf den voreingestellten Ausgang. Um die Aufwärtswandlung auszuschalten, müssen 12 VDC an die EN-Eingangsklemme angelegt werden. Es wird empfohlen, EN mit einem SPST-Schalter und dann mit 12 VDC zu verdrahten, falls Sie die Hochsetzstellerfunktion ausschalten müssen. Die Stromaufnahme dieses Hochsetzstellers beträgt 20 mA, wenn keine Last betrieben wird.
Hinweis: In der Anleitung steht fälschlicherweise, dass die LEDs grün leuchten. Tatsächlich leuchten die LEDs blau, wenn der Hochsetzsteller korrekt arbeitet.
Spezifikationen: Eingangsspannung: 11 bis 27 VDC • Ausgangsspannung: 24, 30, 36, 40, 48 VDC • Ruhestrom: 20 mA • Schutz vor niedriger Eingangsspannung • Schutz vor hoher Eingangsspannung • Abmessungen: 4,80" L x 3,60" B x 1,5" H
Mehr anzeigen
Es wurden noch keine Bewertungen für dieses Produkt abgegeben..
