De QCBOX Model 5 is ontworpen om de functionaliteit van een elektro-akoestische analysator, zoals het CLIO-systeem, uit te breiden. Hij wordt via USB bestuurd, via speciale software, om frequentierespons- en impedantiemetingen te ondersteunen of DC-metingen uit te voeren.
Hoogtepunten
- Softwarematig bestuurbare schakelapplicatie
- 50 watt eindversterker met stroomdetectie en softwaregestuurde stroombegrenzer
- Maakt grote signaalparametermetingen mogelijk dankzij het superponeren van een gelijkspanning
- Vier lijn-/microfooningangen met selecteerbare fantoomvoeding
Product details

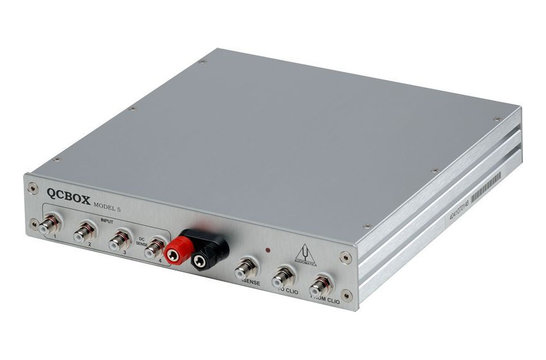

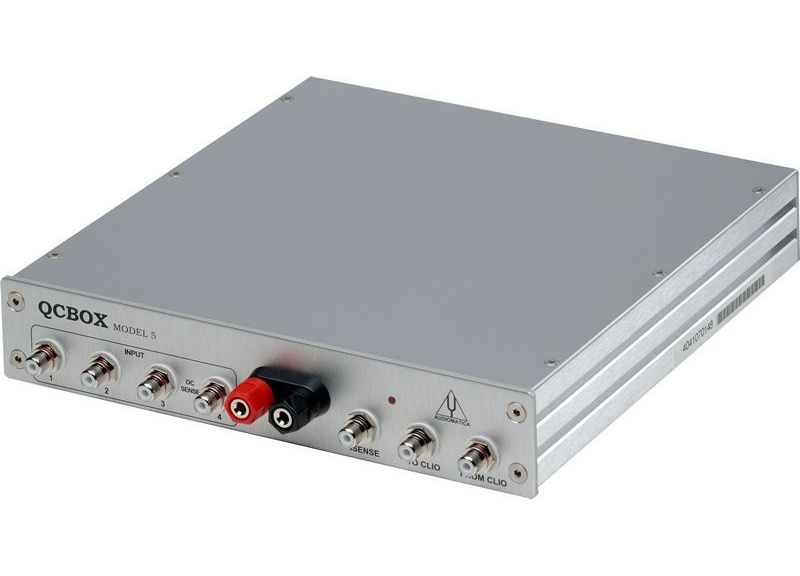

Audiomatica CLIOQC Model 5 versterker, schakelaar en testbox
De QCBOX Model 5 eindversterker, schakel- en testbox is van onschatbare waarde bij het configureren van een automatische of handmatige kwaliteitscontrole-instelling, of zelfs bij dagelijks gebruik. Het belangrijkste kenmerk is interne schakeling, onder softwarebesturing, waarmee de impedantie en frequentierespons van de luidspreker (of DUT) die op de uitgangsaansluitingen is aangesloten, kan worden gemeten zonder de bedrading van de luidspreker (of DUT) te wijzigen; het is ook mogelijk om een van de vier ingangen te kiezen voor de responsmetingen; de interne omschakeling wordt aangestuurd via een USB-poort van de pc. De ingangen 3 en 4 kunnen ook worden geconfigureerd om gelijkspanningen te meten met een bereik van respectievelijk ±2,5V en ±5V.
Een interne softwaregestuurde spanningsgenerator kan een DC-spanning (±20V) op de versterkeruitgang leggen, waardoor grote luidsprekerparameters kunnen worden gemeten.
Een speciale uitgang, ISENSE, maakt impedantiemetingen in constante spanningsmodus mogelijk, evenals analyse van de stroomvervorming van de spreekspoel. De ISENSE gelijkstroom wordt gemeten in een bereik van ±2,25A.

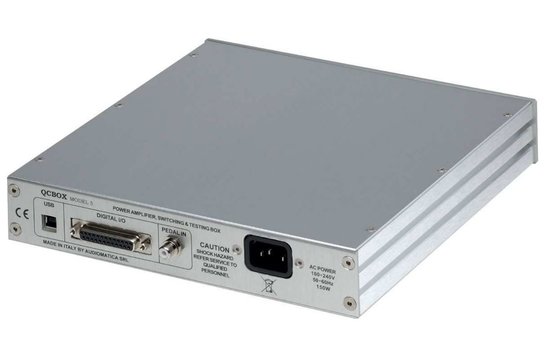

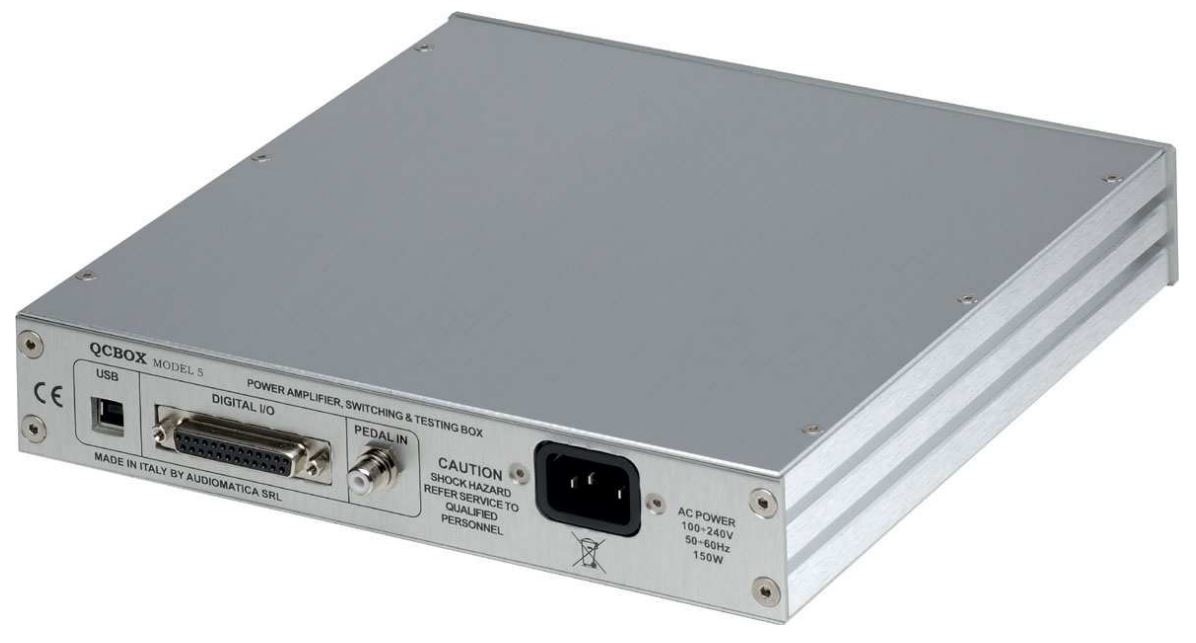

Een speciale ingang, PEDAL IN, maakt het mogelijk om een externe voetpedaalschakelaar of TTL-signaal aan te sluiten en QC-bewerkingen te activeren. Een DB25-aansluiting op het achterpaneel heeft 5 digitale in- en 6 digitale uitgangen voor externe hardwarebesturing.
