Ammo-Can Speaker

Vandaag deelt Myrddin zijn project ‘Ammo-Can Speaker’. Voordat wij u meenemen door het proces laten wij u het eindresultaat zien.

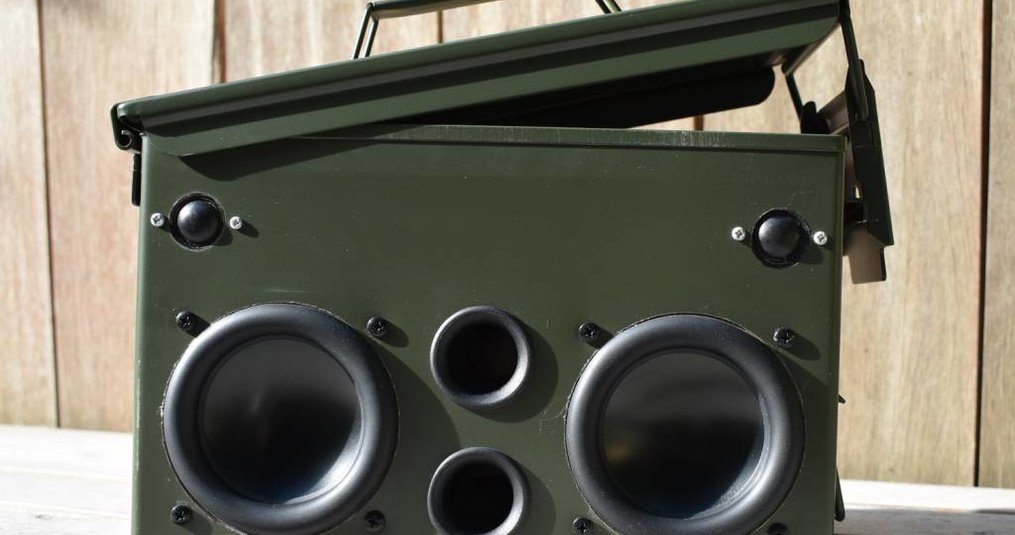

De Ammo-Can Speaker

Een robuust project, zo kan dit project wel genoemd worden! Om deze robuuste look te behalen heeft Myrddin gekozen voor de ND105-4 4" midwoofers van Dayton Audio. Deze woofers hebben een robuust uiterlijk en produceren een subliem geluid. De keuze voor de woofers is vooral gebaseerd op de goede Xmax en natuurlijk omdat ze er goed uit zien. Verder hebben ze een er breed frequentiebereik en kunnen ze veel vermogen aan. Voor de tweeters is gekozen voor de OC16SC04-04 van Peerless by Tymphany. Deze 5/8” tweeters zijn geselecteerd op basis van formaat, gevoeligheid en frequentiebereik. Om te zorgen voor een goede verdeling van het spectrum heeft Myrddin zijn oog laten vallen op een Dayton Audio 12db High Pass Filter. Dit filter wordt gebruikt voor de tweeters. Voor de woofers is er gekozen voor een Air Core Inductor. Myrddin heeft de accu zelf gebouwd met acht 18650 lithium-ion cellen (4S-2P). De accu levert een spanning van 16.8 volt wanneer die volledig opgeladen is en heeft een capaciteit van 5.8 Ah (97.44Wh).

Het robuuste uiterlijk van dit project wordt voornamelijk gecreëerd door de behuizing. Myrddin heeft voor het grootste gedeelte een metalen munitiekist gebruikt. Deze kist is verstevigd met een compactplaat om de trillingen in de behuizing te minimaliseren. Myrddin heeft voor deze behuizing gekozen omdat het tegen een stootje kan en het er gaaf uit ziet en dat zijn wij helemaal met hem eens!

Hieronder volgt een collage van de Ammo-Can Speaker



Over Myrdinn
Myrddin is 20 jaar oud, komt uit een muzikaal gezin en woont vlakbij Amsterdam. Hij is een beginnend speakerbouwer en heeft al een aantal leuke projecten afgerond. Hij heeft onder andere twee setjes boekenplank speakers gebouwd en vele Bluetooth Speakers waaronder deze Ammo Can Speaker. We houden Myrddin in de gaten en zijn benieuwd met welk project hij de volgende keer komt!

Gebruikte componenten
Dayton Audio ND105-4 4" Aluminum Cone Midbass Driver 4 Ohm

Peerless by Tymphany OC16SC04-04 5/8'' Fabric Dome Tweeter

Dayton Audio High Pass Speaker Crossover 12 dB/Octave, 4 Ohm
