De veelzijdige APA150 subwoofer eindversterker van Dayton Audio levert 75 watt per kanaal in zijn full-range stereoconfiguratie, of 150 watt bij 8 ohm in gebrugde-mono-modus. Een ingebouwde, schakelbare laagdoorlaatfilter maakt de APA150 ook een geweldige subwooferversterker!
Hoogtepunten
- Strak modern design ziet er goed uit en klinkt geweldig
- Vrijwel geruisloze ventilatorwerking voor toepassingen in kleine ruimtes
- Hoge stroom, discrete uitgangstransistors die koel en stil werken
- Instelbare 50-150 Hz laagdoorlaat-crossover geeft u de controle over de ruimte die u nodig heeft
- Vergulde 5-weg aansluitklemmen die geschikt zijn voor maximaal 8 AWG-draad
Product details

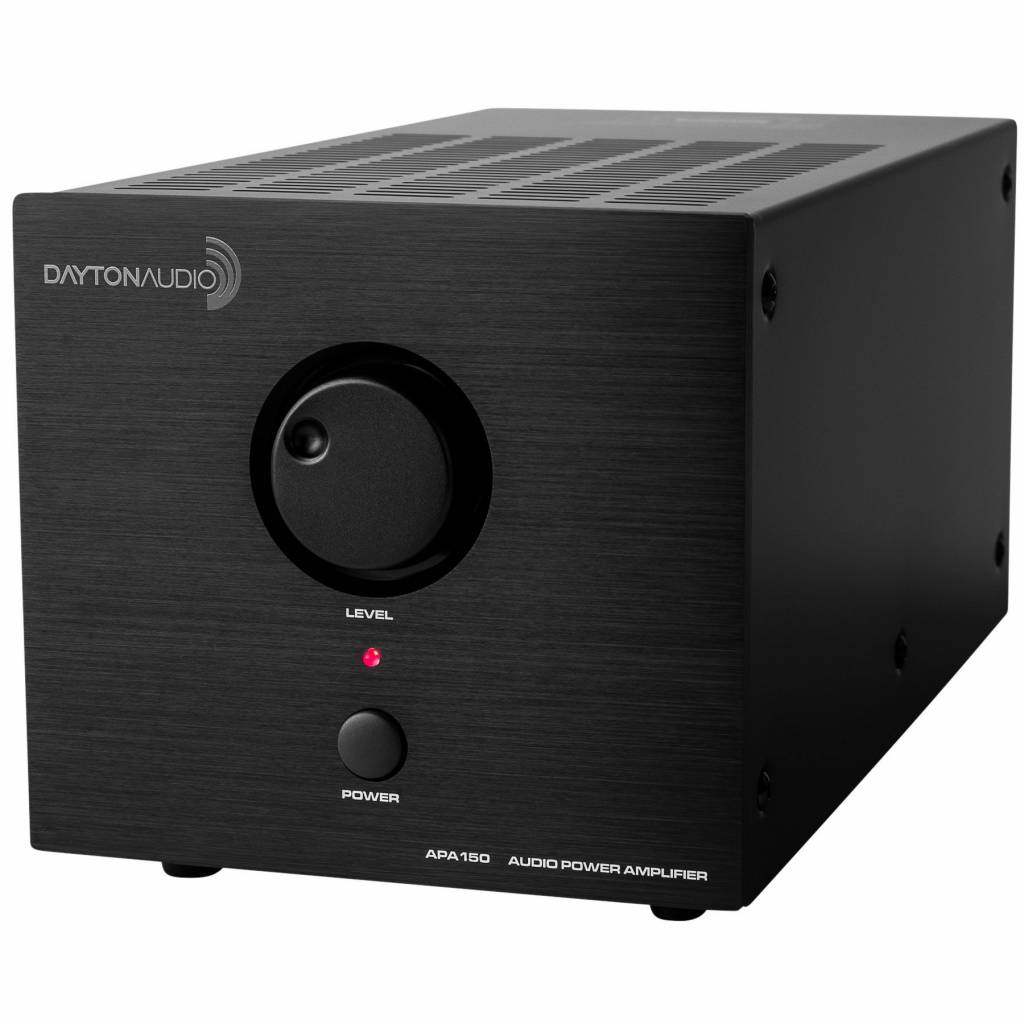

Dayton Audio APA150 150W Eindversterker
DE ENIGE VERSTERKER(S) DIE U OOIT NODIG ZULT HEBBEN!
Versterkers moeten tegenwoordig veelzijdig zijn om hun taak bij te houden, en veelzijdigheid is de basis waarop de Dayton Audio APA150 is gebouwd. Indien geconfigureerd in stereomodus, wordt versterking geleverd aan een paar luidsprekers voor stereo- of surroundweergave. Selecteer de gebrugde-mono-modus en de APA150 is klaar om een middenkanaalluidspreker of een subwoofer/tactiele transducer van stroom te voorzien bij gebruik met het ingebouwde laagdoorlaatfilter. Full-range lijnniveau-uitgangen maken het mogelijk om versterkers in serie te schakelen voor een multi-room audiosysteem voor het hele huis of voor bi-amp-toepassingen. De kleine behuizing van de APA150 neemt minder ruimte in beslag dan conventionele versterkers, waardoor plaatsingsmogelijkheden vrijwel onbeperkt zijn.
FUNCTIES VAN EEN GROTE VERSTERKER VERPAKT IN DE BEHUIZING VAN EEN KLEINE VERSTERKER
De belangrijkste kenmerken van de APA150 zijn compacte vermogenstransistors met een hoge stroomsterkte (gebruikt in hoogwaardige versterkerontwerpen), een forse ringkernvoedingstransformator, geluidsarme geforceerde luchtkoeling, een volledig instelbare - en uitschakelbare - elektronische 50-150 Hz laagdoorlaatfilter (18 dB/octaaf), en volledige bescherming tegen elektrische kortsluiting en thermische overbelasting. Ook inbegrepen zijn automatisch aan/uit, stille uitschakeling zonder hoorbare transiënten, vergulde RCA-ingangen/-uitgangen en 5-weg aansluitklemmen.
DE APA150 AANSLUITEN
- Een apparaat op lijnniveau aansluiten
- Zoek de RCA-uitgang op lijnniveau van uw bronapparaat.
- Sluit met behulp van RCA-patchkabels het juiste kanaal van de bronuitgang aan op de versterkeringang.
- Voor een mono signaal op lijnniveau gebruikt u de ingang op het linker niveau.
- Serieschakeling van de APA150's
- Sluit de ingang op lijnniveau van het bronapparaat aan zoals hierboven beschreven.
- Sluit de lijnniveau-uitgang van de eerste versterker aan op de lijnniveau-ingang van de tweede versterker.
- Het laagdoorlaatfilter van de APA150 gebruiken
- Zorg ervoor dat de Low Pass-Flat-schakelaar op Low Pass staat.
- Sluit invoer op lijnniveau aan vanaf het bronapparaat.
- Sluit luidsprekers aan zoals hieronder beschreven.
- Pas de crossover-frequentie aan totdat de gewenste uitvoer is bereikt.
- Uw luidsprekers aansluiten voor stereowerking
- Zorg ervoor dat de versterker is uitgeschakeld.
- Verwijder ongeveer 12.7mm van de isolatie van de positieve en negatieve geleiders van uw luidsprekerkabels.
- Maak de luidsprekeraansluitingen los door de knoppen tegen de klok in te draaien, zodat het draadinvoergat zichtbaar wordt.
- Let op de polariteit, steek de geleiders in de juiste aansluitklemmen en draai de knoppen vast om de geleiders op hun plaats te houden.
-Uw luidsprekers aansluiten voor gebrugde-Mono-bediening
- Zet de Mono-Stereo-schakelaar in de stand Mono.
- Verwijder ongeveer 12.7mm isolatie van de positieve en negatieve geleiders van uw luidsprekerkabels.
- Maak de luidsprekeraansluitingen los door de knoppen tegen de klok in te draaien, zodat het draadinvoergat zichtbaar wordt.
- Sluit de positieve geleider aan op de bindingpost linksboven.
- Sluit de negatieve geleider aan op de aansluitklem rechtsonder.
