De EVAL1 stereo evaluatie kit maakt moeiteloos signaal- en voedingsaansluitingen voor een stereo 1ET400A opstelling. De kit is ontwikkeld voor evaluatiedoeleinden, maar is uitermate geschikt voor doe-het-zelf toepassingen.
Highlights
- Handig 2-kanaals evaluatieplatform voor de 1ET400A
- Gebalanceerde analoge ingangen (XLR) en bananenplug luidsprekeraansluitingen
- On-board spanningsregelaars
- Geschikt voor doe-het-zelf projecten
- Twee versterkingsopties
Product details
PURIFI EVAL1 | Eigentakt | Stereo Versterker Kit
De 1ET400A versterkermodule levert een audio kwaliteitsniveau dat de norm stelt voor eindversterkers van elke bedrijfsklasse. De voedings- en signaalaansluitingen, beschikbaar op de pin header op de1ET400A module, vereisen speciale aandacht. Deze EVAL1-kit voorziet in een gebufferd ingangssignaal en handelt de voedingsaansluitingen voor een 1ET400A module op een eenvoudige manier af

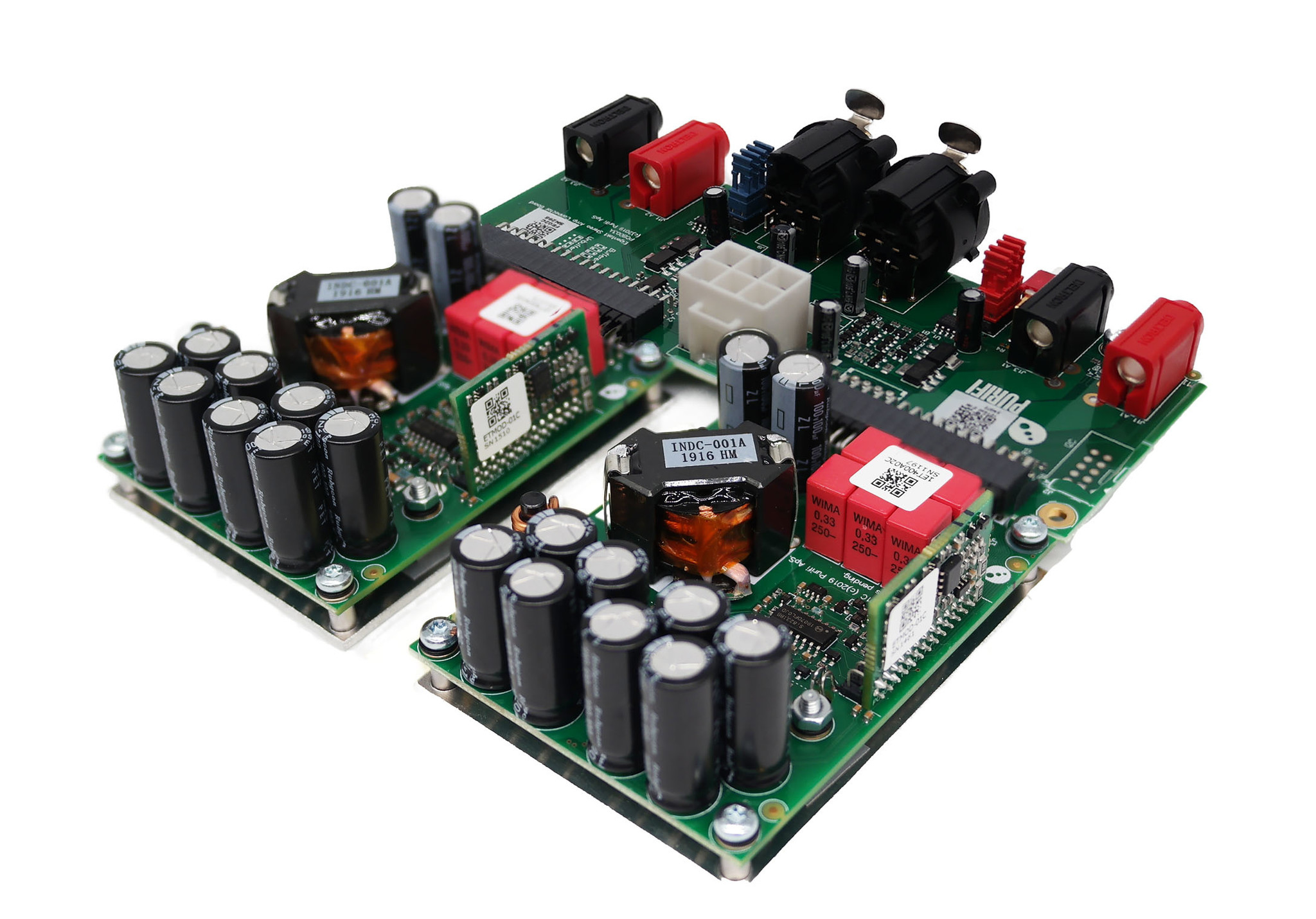

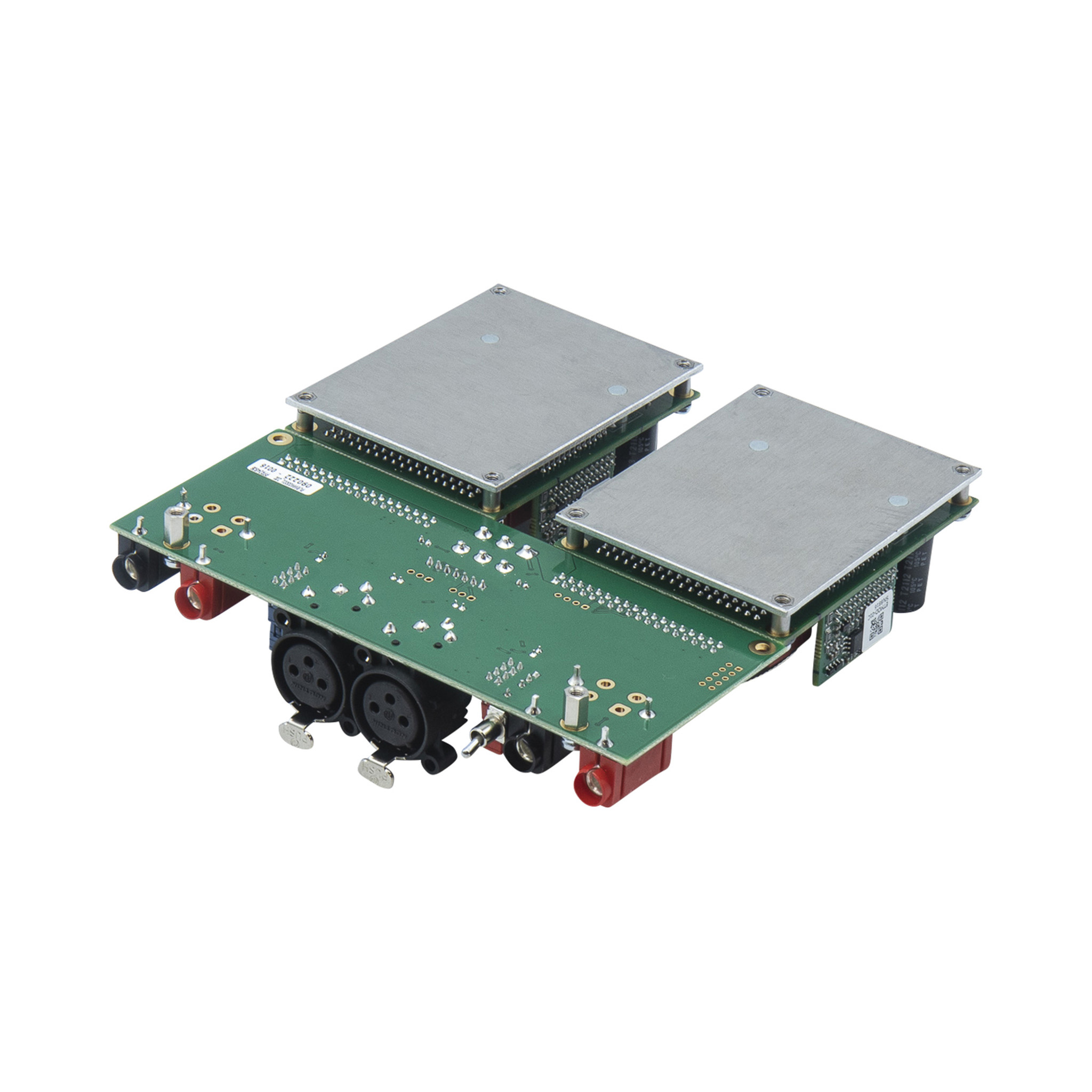

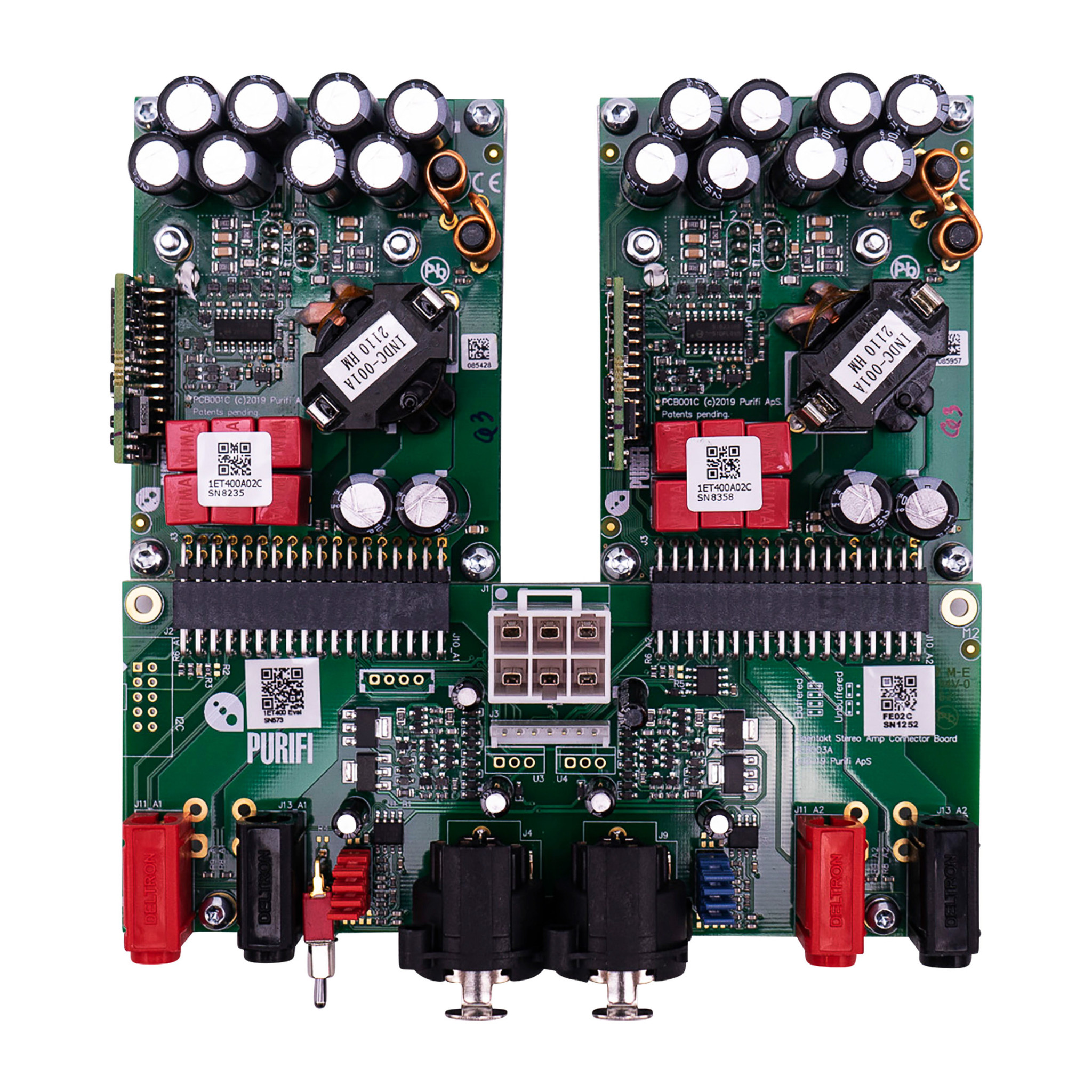

De kit wordt geleverd met twee 1ET400A versterkermodules, een FE02 stereo front-end module en een voedingskabelset. Met de FE02 front-end module kunt u eenvoudig een compatibele voeding aansluiten met de bijgeleverde kabelset. De signaalingang wordt aangesloten via XLR. Twee paar banaanstekker-luidsprekeraansluitingen zorgen voor een gemakkelijke aansluiting van de luidsprekers.
De FE02 front-end module maakt gebruik van dubbele OPA1612 opamps als voorversterkingstrap en buffer. De totale versterking voor de EVAL1 (FE02 en 1ET400A) is 27 dB, maar kan worden ingesteld op een totale versterking van 14 dB. De opamps krijgen hun voedingsspanning via een paar ruis-arme discrete spanningsregelaars aan boord.

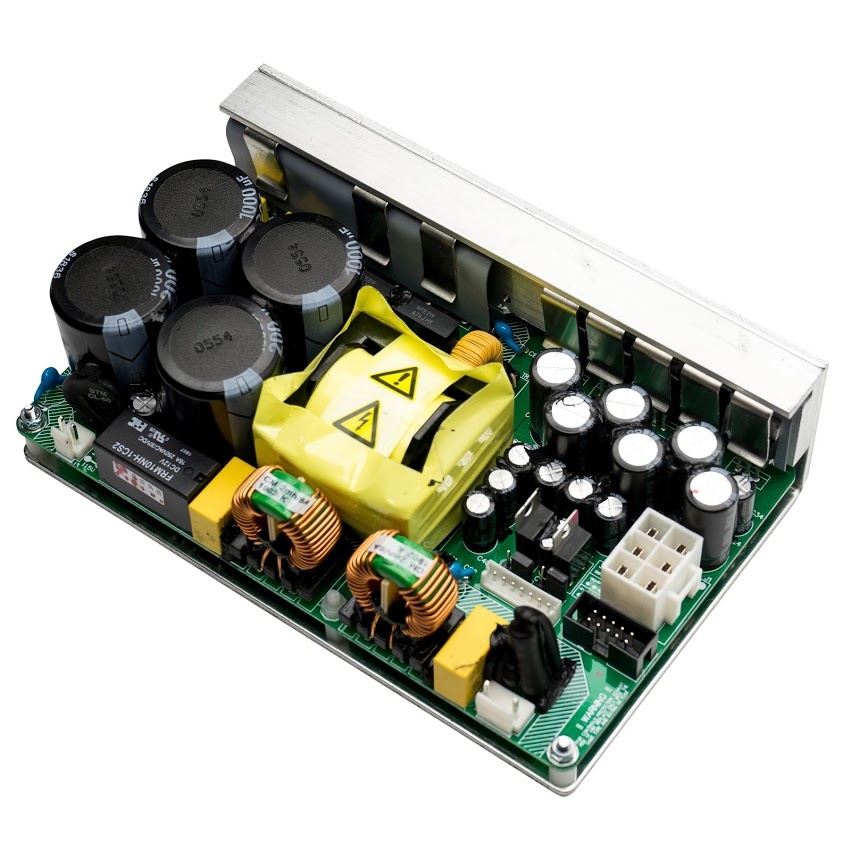

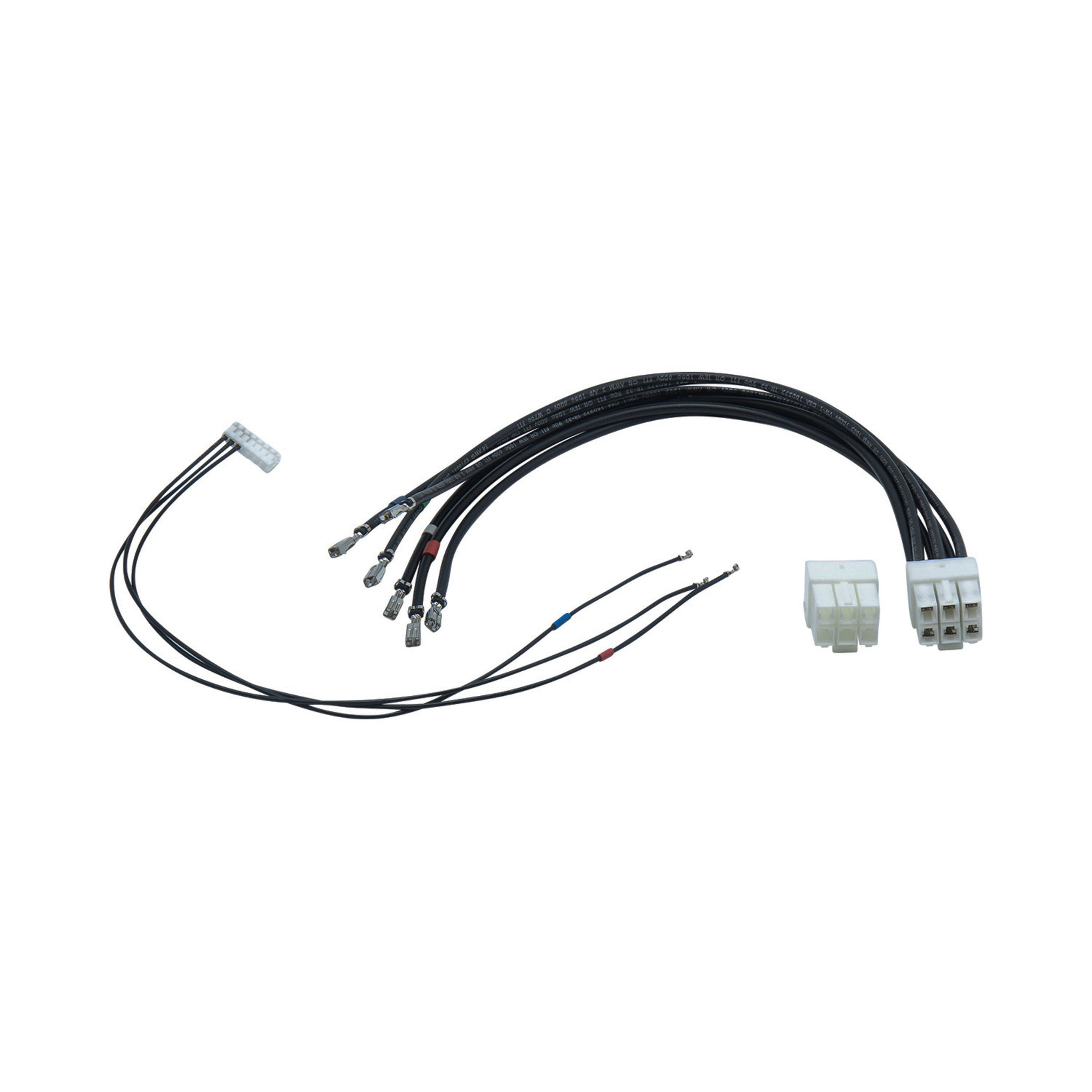

De EVAL1 is compatibel met de Hypex SMPS1200A400 geconfigureerd met ongereguleerde Vaux rails. De meegeleverde kabelset heeft voorgemonteerde connectorbehuizingen voor de FE02 aan één uiteinde. Het andere uiteinde heeft voorgeclipte aansluitklemmen met aparte connectorbehuizingen. Dit maakt het mogelijk de EVAL1 aan te sluiten op elke compatibele voeding. De voorgeperste klemmen en meegeleverde JST behuizingen zijn compatibel met de SMPS1200A400.
Op zoek naar een Eigentakt stereo kit? Bekijk deze PURIFI EVAL2 Mono Amplifier Kit.
